System CWDM 8x1GB

Technologia CWDM powstała w ostatnich latach jako efektywne kosztowo rozwiązanie
dla zwielokrotnienia pojemności istniejących łączy światłowodowych. Stała się ona
niezwykle interesującą alternatywą dla DWDM, oferując zbliżoną funkcjonalność przy
znacznie niŜszych nakładach finansowych. Główna różnica w stosunku do transmisji
DWDM polega na znacznie większym odstępie między poszczególnymi kanałami (20nm
zamiast 0,8 – 1,6nm). Jednak w systemach xWDM, na skutek duŜego odstępu
międzykanałowego, liczba możliwych do wykorzystania kanałów jest ograniczona.

Modułowy multiplekser optyczny CWDM MICROSENS zgodny z normą ITU G.694.2. łączy
ekonomiczność technologii CWDM z wysoką pojemnością kanałów oferowaną przez
rozwiązania DWDM.

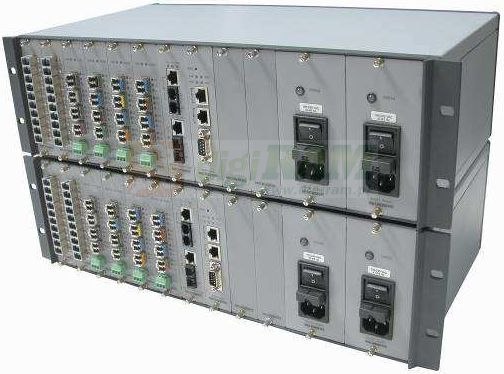

Wszystkie elementy systemu są instalowane w 19-calowych obudowach m.in.: 14
slotowej o wysokości 3U, 28 slotowej o wysokości 4U lub 7U, 54 slotowej o wysokości
7U. Moduły w zależności od wersji obudowy mogą być instalowane zarówno z frontu
jak i z tyłu systemu. Tak szeroki wybór czyni system MICROSENS jeszcze bardziej
elastycznym. System w wersji podstawowej umożliwia dwukierunkową transmisję
danych w 16 kanałach z przepustowością 2,67 Gb/s kaŜdy, z możliwym rozszerzeniem
o kanały 4 Gb/s. Transmisja jest niezależna od protokołów. Obsługiwane są wszystkie
powszechnie stosowane protokoły takie, jak Fast Ethernet, ATM OC-3/OC-12/OC-48,
Gigabit Ethernet, ESCON, FICON, 1/2/4 Fibre Channel. Wielkość mocy optycznej
interfejsu liniowego jest zmieniana elastycznie poprzez instalowanie odpowiednich
transceiverów SFP xWDM, które w zależności od aplikacji umożliwiają transmisję na
odległość do 120 km.

System ma konstrukcję modularną. Dzięki temu możliwe jest korzystne uruchomienie
aplikacji nawet przy częściowym wykorzystaniu systemu, gdyŜ instaluje się tylko
faktycznie potrzebną liczbę kanałów. Dalsza rozbudowa odbywać się może przy
proporcjonalnych nakładach inwestycyjnych. Modularna budowa systemu znacznie
obniża koszty konserwacji i serwisu. Jednocześnie pozwala ona na konfigurowanie
systemu dla wielu różnych zastosowań. Oprócz obsługi prostych aplikacji typu
punkt-punkt, system umożliwia takŜe budowę skomplikowanych struktur liniowych
typu add-drop oraz struktur pierścieniowych.

System w wersji podstawowej oferuje możliwość przesyłania 8 kanałów xWDM na
odległości do maks. 120km. Jednak, dzięki wykorzystaniu specjalnych komponentów
możliwa jest dwukierunkowa transmisja danych z pełną przepływnością w liczbie 16
kanałów na parze włókien na odległość maks. 100 km (opcjonalnie 8 kanałów na
1 włóknie) lub 24 kanałów na parze włókien na odległość maks. 40 km.

Cechy systemu modularnego
· Przesyłanie zróżnicowanych usług na jednej linii światłowodowej
· Zwielokrotnienie przepustowości łącza światłowodowego
· Modularna budowa
· Najwyższa elastyczność i skalowalność
· Łatwość instalacji i konserwacji
· Szeroki zakres zastosowań (sieci szkieletowe, miejskie i regionalne)
· Transmisja transparentna z pełną regeneracją sygnału
· Wspierane topologie: punkt-punkt, Add&Drop, pierścień

Obudowa i zasilanie
Bazą systemu są obudowy modularne posiadające różną ilość slotów z backplanem oraz
wymienialnym wentylatorem. Dzięki pełnej kompatybilności ze wszystkimi modułami
platformy dostępowej rozwiązanie oparte na tych chassis jest elastyczne i w pełni
skalowalne. Wszystkie moduły posiadają funkcjonalność hot-swap.
System spełnia wszystkie wymagania co do zwiększonej niezawodności. Zasilanie
zapewniają dwa redundantne moduły zasilacza. Do dyspozycji uŜytkowników są moduły
zasilane napięciem zarówno 230 V AC, jak i 48 V DC. Moc jest pobierana z zasilaczy
równomiernie. System może równocześnie współpracować z zasilaczami różnych typów.

Moduły konwersji
Konwerter sygnału lokalnego na sygnał xWDM, łączący w sobie funkcję regeneratora 3R
oraz modułu protekcji kanału, ma postać modularnej, 4 portowej (na transceivery SFP
lokalne i liniowe) karty z programowalną matrycą.
Moduł poszerza funkcjonalność 3R o korzyści płynące z zastosowania
zaimplementowanej elastycznej, przełączalnej logiki, która umożliwia dowolną
konfigurację czterech portów urządzenia np. połączenia 1:1, 1:n, wykorzystywane do
transmisji rozgłoszeniowej lub protekcji linków optycznych. Karta podwójnego
regeneratora jest standardowym modułem uŜywanym do połączeń w teletransmisji
danych dalekiego zasięgu.

Moduł regeneratora tworzy grupę urządzeń dla długodystansowych połączeń
w sieciach optycznych i umożliwia jednocześnie duŜe zagęszczenie portów. Typowym
zastosowaniem są połączenia pomiędzy lokalizacjami wewnątrz sieci korporacyjnych
oraz w strukturach sieci operatorskich. Moduł wspiera redundantny switching optyczny,
oferując wysoki poziom bezpieczeństwa pomiędzy dwiema lub więcej lokalizacjami
w sieciach światłowodowych.

Przepustowość urządzenia jest konfigurowalna w zakresie od 50 Mbps do 2,7 Gbps.
Standardowo wspierane protokoły to: STM-4, STM-16, 1x/2x Gigabit Fibre Channel oraz
Gigabit Ethernet oraz inne (np. ESCON). Moduł może być uŜywany w trybie
transparentnym (2R). Maksymalny BER wynosi 10-12.
W podstawowym zastosowaniu urządzenia dwa porty wykorzystywane są jako
konwerter optyczny z pełną regeneracją 3R. Dzięki kompaktowej budowie modułu
można realizować aplikacje wymagające duŜej gęstości portów (np. 36 portów
w obudowie 4U) np.: CWDM, gdzie zachodzi potrzeba konwersji duŜej liczby usług
lokalnych na odpowiednie lambdy.

Dla połączeń redundantnych możliwe jest zastosowanie matrycy dla protekcji kanału
lokalnego (Channel Protection) jak i linii, przez odpowiednią konfigurację przepływu
danych między portami.

Dodatkowo dwa oddzielne moduły mogą być stosowane w konfiguracji z protekcją
sprzętową (protekcja systemu). Moduł aktywny skonfigurowany jest jako "master",
moduł zapasowy - "slave" działa w trybie gotowości, a zostaje uaktywniony wówczas,
gdy zawiedzie moduł podstawowy. Konfiguracja master/slave jest definiowana przez
usytuowanie modułów w obudowie. W przypadku awarii wymiana sprzętu może odbyć
się bez przerwania połączenia. Aktualny status urządzenia jest pokazywany przez
diody LED i przesyłany przez zintegrowany interfejs bezpośrednio do agenta
zarządzania SNMP w platformie dostępowej.

Dzięki zastosowaniu modularnych transceiverów SFP, zawsze możliwe jest dopasowanie
przepływności i typu interfejsów urządzenia pod kątem zastosowań w zróżnicowanych
aplikacjach sieciowych.
Dodatkowo dostępny jest takŜe moduł transpondera dla kanałów 1G/2G/4G Fibre
Channel, który takŜe może pełnić rolę regeneratora. Moduł ten pozwala na transmisję
kanałów 4G Fibre Channel w systemie xWDM.
Kolejnym modułem zwiększającym elastyczność oraz gęstość portów jest moduł
potrójnego konwertera dla kanałów Gigabit Ethernet, które lokalnie są przesyłane
kablem miedzianym.
W celu zwiększenia wydajności systemu dostępny jest moduł multipleksera TDM, który
pozwala na transmisję jednym 2,5 Gbps kanałem xWDM, dwóch kanałów Gigabit
Ethernet. Moduł ten jest montowany w specjalnych adapterach, które to zajmują
6 slotów w modularnych obudowach MICROSENS. Adaptery te są przeznaczone dla
dwóch modułów multipleksera TDM.

Interfejsy SFP
W systemie xWDM dostępnych jest szereg interfejsów lokalnych i liniowych, które mają
postać transceiverów SFP. W przypadku interfejsów xWDM skrót "ww" należy rozumieć
jako jedną z długości fali (47-1471nm, 49-1491nm, 51-1511nm, 53-1531nm, 55-1551nm,
57-1571nm, 59-1591nm, 61-1611nm).

Multipleksacja optyczna
Pasywny multiplekser/demultiplekser MICROSENS umożliwia zwielokrotnienie
przepływności istniejących łącz światłowodowych, dzięki przesyłaniu poszczególnych
kanałów optycznych na różnych długościach fali świetlnej. Transmisja przebiega
transparentnie, dzięki czemu możliwe jest przenoszenie zróżnicowanych usług na
jednej linii światłowodowej.
W celu realizacji transmisji dane z kanałów są przepuszczane przez specjalny
multiplekser optyczny, po czym trafiają przez interfejs liniowy do włókna
światłowodowego. Na drugim końcu linii, w miejscu odbioru, przychodzące dane są
demultipleksowane. Kompletna linia transmisyjna składa się zatem z multipleksera
i demultipleksera. Pasywny moduł multipleksera (demultipleksera) MICROSENS pracuje
zgodnie z normą ITU G.694.2.
Oprócz obsługi prostych aplikacji typu punkt-punkt, możliwa jest równieŜ budowa
skomplikowanych struktur liniowych typu add-drop oraz struktur pierścieniowych.

Zarządzanie
Bezpośrednia implementacja switcha Fast Ethernet umożliwia bezproblemowe
połączenie kilku agentów bez potrzeby stosowania portów centralnego switcha.
Opcjonalnie bezpośrednie połączenia do sieci światłowodowej mogą zostać
skonfigurowane z wykorzystaniem modułów optycznych. Dostępne są zarówno wersje
wielo- , jak i jednomodowe dla połączeń do 120 km.
Spięcie zarządzania systemu modularnego xWDM jest mozliwe dzięki wykorzystaniu
modularnego bridge’a z portem optycznym pracującym w oknie 1310 nm i podłączeniu
go do kanału express pary multiplekser/demultiplekser. Długości fal xWDM umożliwiają
pełną integrację agentów zarządzania w sieciach xWDM.
Moduł zarządzania wyposażony jest w najnowszej generacji chipset zapewniający
lepszą wydajność. Zintegrowany web server i interfejs SNMP dostarczają informacji o
statusie w bardzo krótkim czasie. Agent posiada więcej pamięci i firmową opcję backup.
