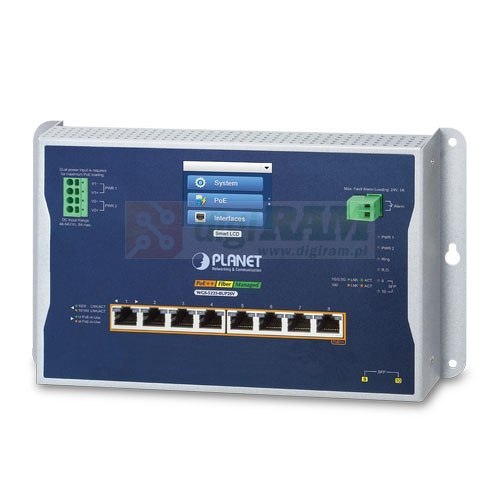

Planet WGS-5225-8UP2SV

Naścienny przełącznik zarządzalny PoE++ z zaawansowanym przełączaniem L2+/L4 i bezpieczeństwem

PLANET WGS-5225-8UP2SV to przemysłowy przełącznik naścienny PoE++ Managed Switch z ekranem dotykowym LCD, wyposażony w inteligentne funkcje PoE PLANET, które zwiększają dostępność aplikacji przemysłowych. Zapewnia zarządzanie podwójnym stosem IPv6/IPv4 oraz wbudowany gigabitowy mechanizm przełączający L2+/L4 wraz z ośmioma portami 10/100/1000BASE-T z 95-watowym PoE oraz dwoma dodatkowymi portami 100/1000/2500BASE-X SFP. Dzięki całkowitemu budżetowi mocy do 720 W dla różnych rodzajów zastosowań PoE, szybkości sieci i temperaturze pracy od -20 do 70 stopni C w kompaktowej, ale wytrzymałej metalowej obudowie IP30, przełącznik WGS-5225-8UP2SV jest idealnym rozwiązaniem spełniającym wymagania następujących zastosowań sieciowych:

802.3bt PoE++ - 90~95-watowe zasilanie przez 4-parową skrętkę UTP

WGS-5225-8UP2SV wykorzystuje standard IEEE 802.bt PoE++ oraz technologię PoH, dzięki czemu jest w stanie dostarczyć do 95 W mocy za pomocą wszystkich czterech par standardowego okablowania Ethernet Cat5e/6 w celu dostarczenia zasilania i danych z pełną prędkością do każdego zdalnego zasilanego urządzenia (PD) zgodnego ze standardem PoE. Jest to trzykrotnie większa moc niż w przypadku konwencjonalnego standardu 802.3at PoE+ i stanowi idealne rozwiązanie, które zaspokaja rosnące zapotrzebowanie na sieciowe urządzenia PD o wyższym poborze mocy, takie jak

• Kamery szybkoobrotowe PoE PTZ
• Urządzenia sieciowe
• Urządzenia typu cienki klient
• Komputery dotykowe AIO (all-in-one), punkty sprzedaży (POS) i kioski informacyjne
• Zdalne wyświetlacze digital signage
• Oświetlenie PoE

802.3bt PoE++ i zaawansowane zarządzanie trybami zasilania PoE

Aby sprostać wymaganiom różnych urządzeń zasilanych energią elektryczną, przełącznik WGS-5225-8UP2SV oferuje pięć różnych trybów zasilania PoE do wyboru.

• 90W 802.3bt PoE++ Tryb wyjścia zasilania
• Tryb wyjścia zasilania 95W UPOE/PoH
• Tryb końcowego zasilania 30W
• Tryb wyjścia zasilania 30W dla środkowego przęsła
• Tryb wyjścia zasilania 60W Force


Innowacyjna instalacja na ścianie

Urządzenie WGS-5225-8UP2SV zostało zaprojektowane specjalnie z myślą o instalacji w wąskich przestrzeniach, takich jak obudowa ścienna lub puszka elektryczna. Kompaktowa, płaska konstrukcja do montażu na ścianie pasuje do każdego miejsca o ograniczonej przestrzeni. Posiada przyjazny dla użytkownika kolorowy ekran dotykowy "Front Access", który ułatwia instalację, podłączanie kabli, monitorowanie diod LED i konserwację WGS-5225-8UP2SV umieszczonego w obudowie. Urządzenie WGS-5225-8UP2SV można zamontować na ścianie, co zwiększa jego użyteczność.

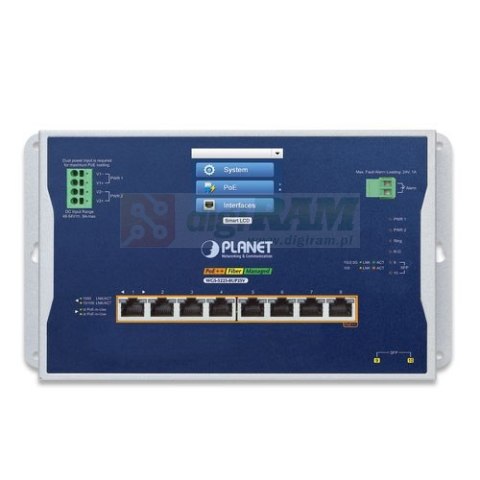

Intuicyjne sterowanie LCD

Przełącznik WGS-5225-8UP2SV jest wyposażony w intuicyjny panel dotykowy na przednim panelu, który ułatwia zarządzanie Ethernet PoE PD, co znacznie zwiększa wydajność zarządzania w dużych sieciach, takich jak przedsiębiorstwa, hotele, centra handlowe, budynki rządowe i inne miejsca publiczne. Urządzenie jest także wyposażone w następujące specjalne funkcje zarządzania i statusu:

• Adres IP, VLAN i konfiguracja QoS
• Zarządzanie i status PoE
• Zarządzanie i status portów oraz informacje o SFP
• Rozwiązywanie problemów: diagnostyka kabli i zdalny ping IP
• Konserwacja: restart, domyślne ustawienia fabryczne i zapisywanie konfiguracji

Pierścień nadmiarowy, szybkie odzyskiwanie dla krytycznych zastosowań sieciowych

Przełącznik WGS-5225-8UP2SV obsługuje technologię redundantnego pierścienia i charakteryzuje się silną, szybką zdolnością do samoregeneracji w celu zapobiegania przerwom i włamaniom z zewnątrz. Urządzenie wykorzystuje zaawansowaną technologię ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), protokół Spanning Tree Protocol (802.1s MSTP) oraz system podwójnego zasilania w sieci automatyki przemysłowej klienta w celu zwiększenia niezawodności systemu i czasu pracy w trudnych warunkach fabrycznych. W niektórych prostych sieciach pierścieniowych czas przywracania łącza danych może wynosić nawet 10 ms.

Wbudowane unikalne funkcje PoE do zarządzania zasilanymi urządzeniami

Jako zarządzany przełącznik PoE dla sieci nadzoru, sieci bezprzewodowych i VoIP, WGS-5225-8UP2SV posiada następujące specjalne funkcje zarządzania PoE:

• Sprawdzanie PD alive
• Zaplanowany recykling zasilania
• Harmonogram PoE
• Monitorowanie wykorzystania PoE


Inteligentne sprawdzanie stanu urządzeń zasilanych

Przełącznik WGS-5225-8UP2SV można skonfigurować do monitorowania stanu podłączonych urządzeń zasilanych w czasie rzeczywistym za pomocą akcji ping. Gdy urządzenie PD przestanie działać i odpowiadać, WGS-5225-8UP2SV wznowi zasilanie portu PoE i przywróci je do pracy. Zwiększa to niezawodność sieci, ponieważ port PoE resetuje źródło zasilania zasilacza sieciowego i zmniejsza obciążenie administratora.

Zaplanowany recykling energii

Urządzenie WGS-5225-8UP2SV umożliwia ponowne uruchomienie każdej z podłączonych kamer IP PoE lub bezprzewodowych punktów dostępowych PoE o określonej porze każdego tygodnia. Zmniejsza to prawdopodobieństwo awarii kamery IP lub punktu dostępowego spowodowanej przepełnieniem bufora.

Harmonogram PoE dla oszczędności energii

Zgodnie z ogólnoświatową tendencją do oszczędzania energii i przyczyniania się do ochrony środowiska, przełącznik WGS-5225-8UP2SV może skutecznie kontrolować zasilanie, a także zapewniać dużą moc. Funkcja "harmonogram PoE" umożliwia włączanie i wyłączanie zasilania każdego portu PoE w określonych przedziałach czasowych, co pozwala małym i średnim przedsiębiorstwom oszczędzać energię i budżet. Zwiększa ona również bezpieczeństwo, wyłączając zasilanie urządzeń PD, które nie powinny być używane w godzinach poza pracą.

Wygodne i inteligentne urządzenia ONVIF z funkcją wykrywania

Firma PLANET opracowała nową, wspaniałą funkcję - obsługę standardu ONVIF - zaprojektowaną specjalnie do współpracy z systemami nadzoru wideo IP. Wystarczy jedno kliknięcie, aby z poziomu interfejsu graficznego kamery WGS-5225-8UP2SV wyszukać i wyświetlić wszystkie urządzenia ONVIF za pomocą aplikacji sieciowej. Ponadto do przełącznika można przesyłać obrazy pięter i zdalnie monitorować lub kontrolować linię montażową. Ponadto można uzyskać informacje o nadzorze w czasie rzeczywistym oraz stanie online/offline; restartem PoE można sterować za pomocą graficznego interfejsu użytkownika.

Alert zdarzeń SMTP/SNMP Trap

Urządzenie WGS-5225-8UP2SV udostępnia funkcję alarmu o zdarzeniach, która pomaga zdiagnozować nieprawidłowe działanie urządzenia, np. przerwanie połączenia sieciowego lub reakcję na ponowne uruchomienie.

Programowy routing VLAN warstwy 3 IPv4 i IPv6 dla bezpiecznego i elastycznego zarządzania

Aby pomóc klientom utrzymać się na szczycie ich biznesu, router WGS-5225-8UP2SV nie tylko zapewnia bardzo wysoką wydajność transmisji i doskonałe technologie warstwy 2, ale także funkcję programowego routingu VLAN IPv4/IPv6, która umożliwia krzyżowanie różnych sieci VLAN i różnych adresów IP w celu zapewnienia wysokiego poziomu bezpieczeństwa, elastycznego zarządzania i prostszej aplikacji sieciowej.

Solidne funkcje warstwy 2

Przełącznik WGS-5225-8UP2SV można zaprogramować do obsługi zaawansowanych funkcji zarządzania, takich jak dynamiczna agregacja łączy portowych, Q-in-Q VLAN, prywatna sieć VLAN, protokół Rapid Spanning Tree, QoS od warstwy 2 do warstwy 4, kontrola przepustowości i IGMP snooping. Przełącznik WGS-5225-8UP2SV zapewnia obsługę sieci VLAN ze znacznikami 802.1Q, a maksymalna liczba dozwolonych grup VLAN wynosi 2 tys. Dzięki agregacji portów obsługujących urządzenie WGS-5225-8UP2SV umożliwia utworzenie szybkiej magistrali łączącej wiele portów. Umożliwia utworzenie maksymalnie 2 grup trunkingu z 2 portami na grupę trunkingu, a także obsługuje przełączanie awaryjne.

Sieć z ochroną przed zagrożeniami cybernetycznymi pomaga zminimalizować ryzyko związane z bezpieczeństwem

Przełącznik WGS-5225-8UP2SV jest wyposażony w zaawansowane zabezpieczenia cybernetyczne, które chronią przed zagrożeniami i atakami cybernetycznymi. Obsługuje protokoły SSHv2 i TLSv1.2, zapewniając silną ochronę przed zaawansowanymi zagrożeniami. Funkcja bezpieczeństwa cybernetycznego przełącznika WGS-5225-8UP2SV, służąca jako kluczowy punkt transmisji danych do krytycznych urządzeń klienta w sieci firmowej, chroni zarządzanie przełącznikiem i zwiększa bezpieczeństwo sieci o znaczeniu krytycznym bez dodatkowych kosztów i nakładów pracy związanych z wdrożeniem.

Wydajne zarządzanie

Przełącznik WGS-5225-8UP2SV jest wyposażony w interfejsy zarządzania przez wiersz poleceń, sieć WWW i SNMP.

• Dzięki wbudowanemu interfejsowi zarządzania opartemu na sieci Web przełącznik WGS-5225-8UP2SV oferuje łatwe w użyciu, niezależne od platformy funkcje zarządzania i konfiguracji.
• Do zarządzania tekstowego można uzyskać dostęp za pośrednictwem protokołu Telnet i SSHv2.
• W przypadku standardowego oprogramowania do monitorowania i zarządzania urządzenie oferuje połączenie SNMPv3, które szyfruje zawartość pakietów podczas każdej sesji w celu zapewnienia bezpiecznego zdalnego zarządzania.

Potężne zabezpieczenia od warstwy 2 do warstwy 4

Przełącznik WGS-5225-8UP2SV oferuje wszechstronne listy kontroli dostępu (ACL) od warstwy 2 do warstwy 4 w celu egzekwowania bezpieczeństwa na brzegu sieci. Listę tę można wykorzystać do ograniczenia dostępu do sieci poprzez odrzucanie pakietów na podstawie źródłowego i docelowego adresu IP, portów TCP/UDP lub zdefiniowanych typowych aplikacji sieciowych. Mechanizm ochrony obejmuje również uwierzytelnianie użytkowników i urządzeń 802.1X oparte na portach i MAC. Dzięki funkcji prywatnej sieci VLAN można uniemożliwić komunikację między portami brzegowymi w celu zapewnienia prywatności użytkowników.

Zaawansowana ochrona sieci IP

Przełącznik WGS-5225-8UP2SV udostępnia również funkcje DHCP Snooping, IP Source Guard oraz Dynamic ARP Inspection, które chronią przed atakami IP snooping i odrzucają pakiety ARP z nieprawidłowym adresem MAC. Administratorzy sieci mogą teraz budować wysoce bezpieczne sieci korporacyjne przy znacznie mniejszym nakładzie czasu i pracy niż dotychczas.

Modbus TCP zapewnia elastyczną łączność sieciową dla automatyki fabrycznej

Dzięki obsłudze protokołu Modbus TCP/IP przełącznik WGS-5225-8UP2SV może łatwo integrować się z systemami SCADA, HMI i innymi systemami akwizycji danych w fabrykach. Umożliwia to administratorom zdalne monitorowanie informacji o pracy przemysłowego przełącznika Ethernet, informacji o portach i stanie komunikacji, co ułatwia monitorowanie i konserwację całej fabryki.

Elastyczność i możliwość rozbudowy

Dodatkowe dwa gniazda SFP wbudowane w przełącznik WGS-5225-8UP2SV obsługują moduły światłowodowe 100BASE-FX, 1000BASE-SX/LX i 2500BASE-X SFP (Small Form-factor Pluggable) o wielu prędkościach, co oznacza, że administrator może elastycznie wybrać odpowiedni transceiver SFP w zależności nie tylko od odległości transmisji, ale także wymaganej prędkości transmisji. Odległość może być zwiększona od 550 metrów (światłowód wielomodowy) do 20/40/80/120 kilometrów (światłowód jednomodowy lub WDM). Nadają się one doskonale do zastosowań w centrach danych przedsiębiorstw i w sieciach dystrybucyjnych.

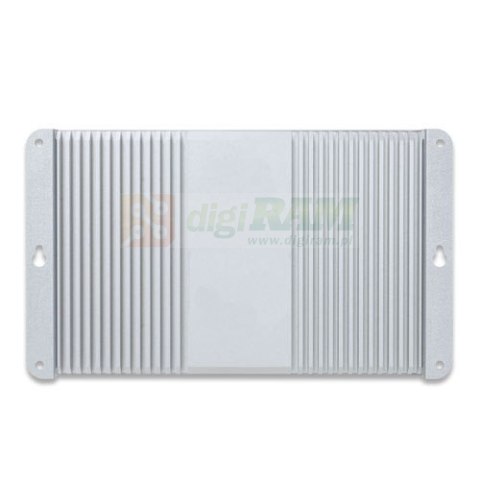

Jednoczęściowa obudowa aluminiowa zapewnia ochronę i odprowadzanie ciepła

Przełącznik WGS-5225-8UP2SV jest wyposażony w aluminiową obudowę typu unibody, która, podobnie jak radiator, ma kształt profilu żeberkowego z tyłu przełącznika, dzięki czemu bardzo szybko odprowadza ciepło, zwłaszcza w temperaturze roboczej 70 stopni C.

Inteligentny mechanizm diagnozowania SFP

WGS-5225-8UP2SV obsługuje funkcję SFP-DDM (Digital Diagnostic Monitor), która znacznie ułatwia administratorowi sieci monitorowanie w czasie rzeczywistym parametrów SFP, takich jak wyjściowa moc optyczna, wejściowa moc optyczna, temperatura, prąd biasu lasera i napięcie zasilania transceivera.

Protokół czasowy 1588 dla przemysłowych sieci komputerowych

Przełącznik WGS-5225-8UP2SV idealnie nadaje się do zastosowań telekomunikacyjnych i Carrier Ethernet, obsługując rozwiązania MEF do dostarczania usług i pomiaru czasu w pakietach dla protokołu IEEE 1588 i synchronicznego Ethernetu.
