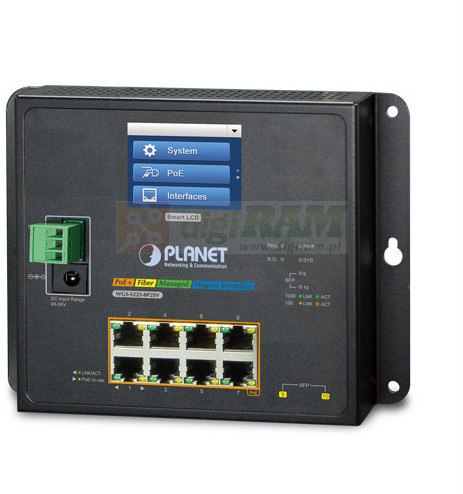

Planet WGS-5225-8P2SV IP30, IPv6/IPv4, L2+ 8-Port

Ścienny przełącznik zarządzany PoE z zaawansowanym przełączaniem L2 + / L4 i bezpieczeństwem

PLANET WGS-5225-8P2SV to przemysłowy ścienny przełącznik zarządzany PoE z ekranem dotykowym LCD z inteligentnymi funkcjami PoE PLANET w celu poprawy dostępności aplikacji przemysłowych. Zapewnia zarządzanie podwójnym stosem IPv6 / IPv4 i wbudowany silnik przełączający L2 + / L4 Gigabit wraz z ośmioma portami 10/100/1000BASE-T z 36-watowym PoE i dwoma dodatkowymi portami 100/1000/2500BASE-X SFP. Dzięki całkowitemu budżetowi mocy do 240 W dla różnych rodzajów aplikacji PoE oraz prędkości sieci i temperaturze roboczej w zakresie od -20 do 70 stopni C w kompaktowej, ale wytrzymałej metalowej obudowie IP30,

WGS-5225-8P2SV jest idealnym rozwiązaniem spełniającym zapotrzebowanie na następujące aplikacje sieciowe:

■ Sieć automatyki budynkowej / domowej ■ Internet rzeczy (IoT)

■ Nadzór IP

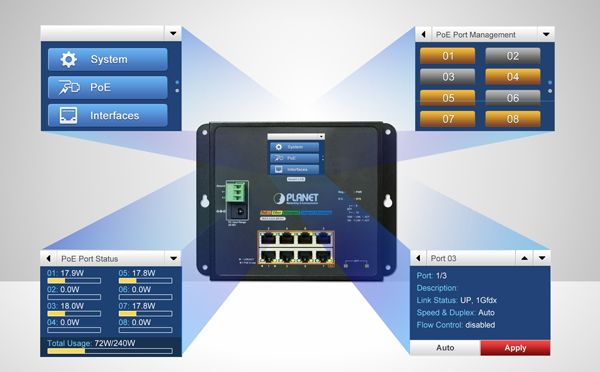

Intuicyjne sterowanie

przez wyświetlacz LCD WGS-5225-8P2SV jest wyposażony w intuicyjny panel dotykowy na przednim panelu, który ułatwia zarządzanie Ethernet PoE PD, co znacznie zwiększa wydajność zarządzania w sieciach na dużą skalę, takich jak przedsiębiorstwa, hotele, centra handlowe, budynki rządowe i inne obszary publiczne. Posiada również następujące specjalne funkcje zarządzania

i statusu: ■ Adres IP,

konfiguracja VLAN

i QoS ■ Zarządzanie

i status PoE ■

Zarządzanie portami i status oraz Informacje SFP ■ Rozwiązywanie problemów: diagnostyka i zdalny ping IP ■ Konserwacja: ponowne uruchomienie, domyślna fabryczna i zapisz konfiguracja

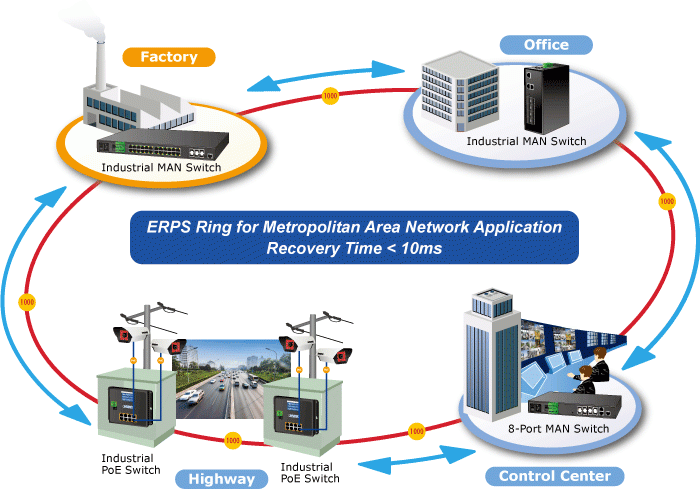

Nadmiarowy pierścień, szybkie odzyskiwanie dla krytycznych aplikacji sieciowych

WGS-5225-8P2SV obsługuje technologię redundantnych pierścieni i oferuje silną, szybką funkcję samoodzyskiwania, aby zapobiec przerwom i włamaniom z zewnątrz. Zawiera zaawansowaną technologię ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), protokół Spanning Tree Protocol (802.1s MSTP) oraz podwójny system zasilania wejściowego do sieci automatyki przemysłowej klienta w celu zwiększenia niezawodności i dyspozycyjności systemu w trudnych warunkach fabrycznych. W pewnej prostej sieci pierścieniowej czas odzyskiwania łącza danych może być tak szybki, jak 10ms.

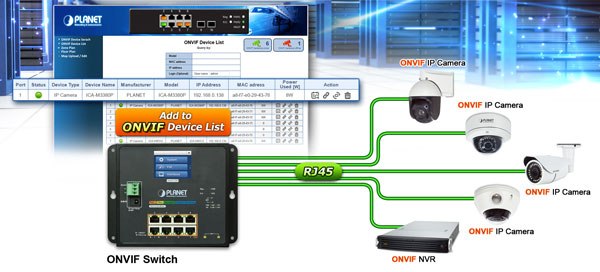

Wygodne i inteligentne urządzenia ONVIF z funkcją

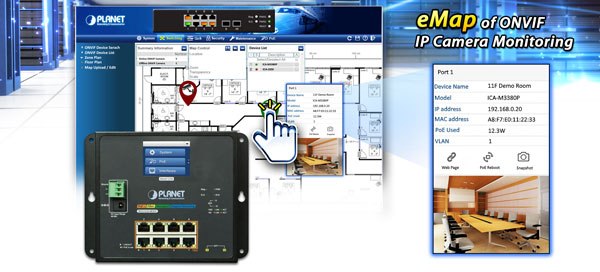

wykrywania PLANET opracowały na nowo niesamowitą funkcję - obsługę ONVIF - która została specjalnie zaprojektowana do współpracy z monitoringiem wideo IP. Z graficznego interfejsu użytkownika WGS-5225-8P2SV wystarczy jedno kliknięcie, aby wyszukać i wyświetlić wszystkie urządzenia ONVIF za pośrednictwem aplikacji sieciowej. Ponadto można przesyłać obrazy podłogi do przełącznika i zdalnie monitorować lub sprawdzać linię montażową. Co więcej, możesz uzyskać informacje o nadzorze w czasie rzeczywistym i status online / offline; Ponowne uruchomienie PoE można kontrolować z poziomu GUI.

Wbudowane unikalne funkcje PoE do zarządzania

zasilanymi urządzeniami Ponieważ jest to zarządzany przełącznik PoE do nadzoru, sieci bezprzewodowych i VoIP, WGS-5225-8P2SV posiada

następujące specjalne funkcje


zarządzania PoE:



■ Kontrola żywotności PD ■ Zaplanowany recykling energii
■ Harmonogram PoE ■ Monitorowanie użycia PoE Inteligentne zasilane urządzenie Alive Check

WGS-5225-8P2SV można skonfigurować do monitorowania stanu podłączonego PD w czasie rzeczywistym za pomocą akcji ping. Gdy PD przestanie działać i odpowiadać, WGS-5225-8P2SV wznowi zasilanie portu PoE i przywróci PD do pracy. Znacznie zwiększy niezawodność sieci dzięki portowi PoE resetującemu źródło zasilania PD i zmniejszającemu obciążenie administratora zarządzaniem. Zaplanowany recykling

zasilania WGS-5225-8P2SV umożliwia ponowne uruchomienie każdej z podłączonych kamer PoE IP lub punktów dostępu bezprzewodowego PoE o określonej godzinie każdego tygodnia.

W związku z tym zmniejszy to ryzyko awarii kamery IP lub AP wynikającej z przepełnienia bufora. Harmonogram PoE dla oszczędzania

energii Zgodnie z trendem oszczędzania energii na całym świecie i przyczyniania się do ochrony środowiska, WGS-5225-8P2SV może skutecznie kontrolować zasilanie oprócz zdolności do dostarczania wysokiej mocy.

Funkcja "Harmonogram PoE" pomaga włączyć lub wyłączyć zasilanie PoE dla każdego portu PoE w określonych odstępach czasu i jest to potężna funkcja, która pomaga MŚP lub przedsiębiorstwom oszczędzać energię i budżet. Zwiększa również bezpieczeństwo, wyłączając PD, które nie powinny być używane w godzinach poza godzinami pracy. Innowacyjna instalacja

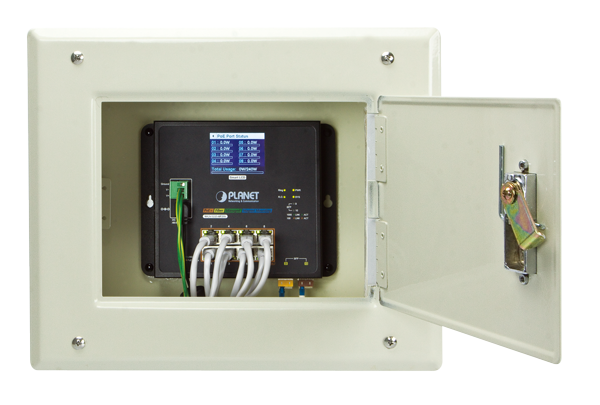

ścienna WGS-5225-8P2SV jest specjalnie zaprojektowany do montażu w wąskim środowisku, takim jak obudowa ścienna lub elektryczna skrzynka słaba.

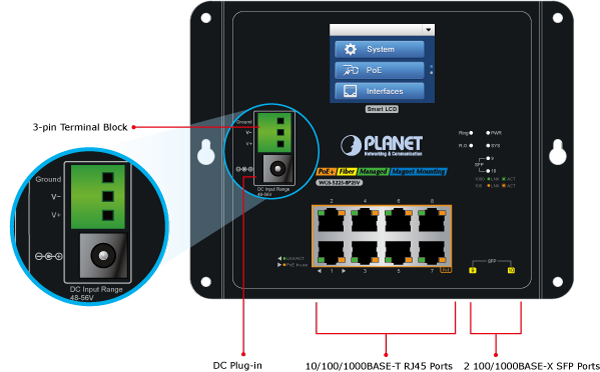

Kompaktowa, płaska i naścienna konstrukcja z łatwością mieści się w każdym miejscu o ograniczonej przestrzeni. Przyjmuje przyjazną dla użytkownika konstrukcję "Front Access", dzięki czemu instalacja, okablowanie kablowe, monitorowanie LED i konserwacja WGS-5225-8P2SV umieszczonego w obudowie jest bardzo wygodna dla techników. WGS-5225-8P2SV może być instalowany za pomocą stałego montażu ściennego, magnetycznego montażu ściennego lub szyny DIN,dzięki czemu jego użyteczność jest bardziej elastyczna.

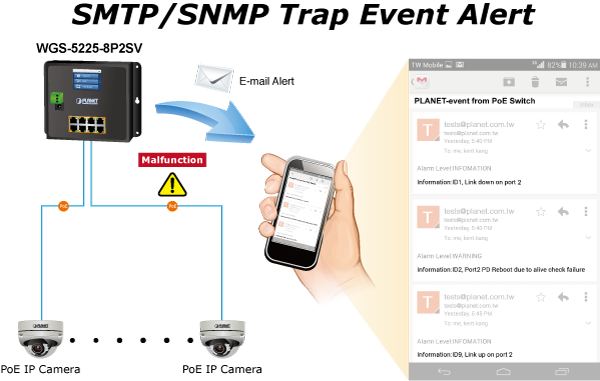

Smtp/SNMP Trap Event Alert

WGS-5225-8P2SV udostępnia funkcję alertu o zdarzeniu, która pomaga zdiagnozować nieprawidłowe urządzenie ze względu na to, czy nastąpiło przerwanie połączenia sieciowego lub odpowiedź na ponowne uruchomienie.

Programowy routing VLAN warstwy 3 IPv4 i IPv6 do bezpiecznego i elastycznego zarządzania

Aby pomóc klientom pozostać na bieżąco z ich działalnością, WGS-5225-8P2SV zapewnia nie tylko ultra wysoką wydajność transmisji i doskonałe technologie warstwy 2, ale także funkcję routingu VLAN IPv4 / IPv6, która umożliwia przenikanie różnych sieci VLAN i różnych adresów IP w celu uzyskania wysoce bezpiecznego, elastycznego zarządzania i prostszej aplikacji sieciowej. Solidne funkcje warstwy

2 WGS-5225-8P2SV można zaprogramować do zaawansowanych funkcji zarządzania przełącznikami, takich jak dynamiczna agregacja łączy portów, Q-in-Q VLAN, prywatna sieć VLAN, rapid spanning Tree Protocol, warstwy 2 do warstwy 4 QoS, kontrola przepustowości i podsłuchiwanie IGMP.

WGS-5225-8P2SV zapewnia oznaczoną tagiem 802.1Q sieć VLAN, a dozwolone grupy VLAN będą maksymalnie do 255. Poprzez agregację portów pomocniczych, WGS-5225-8P2SV umożliwia pracę szybkiego trunku łączącego wiele portów. Umożliwia maksymalnie 2 grupy magistrali z 2 portami na grupę magistrali, a także obsługuje przełączanie awaryjne. Wydajne zarządzanie

WGS-5225-8P2SV jest wyposażony w konsolę, web i interfejsy zarządzania SNMP.

Dzięki wbudowanemu interfejsowi zarządzania opartemu na sieci Web, WGS-5225-8P2SV oferuje łatwe w użyciu, niezależne od platformy narzędzie do zarządzania i konfiguracji. W celu zarządzania tekstowego dostęp do WGS-5225-8P2SV można uzyskać za pośrednictwem sieci Telnet i portu konsoli. Co więcej, oferuje również bezpieczne zdalne zarządzanie za pomocą dowolnego standardowego oprogramowania do zarządzania, obsługując połączenie SNMPv3, które szyfruje zawartość pakietów podczas każdej sesji.

Potężne zabezpieczenia

WGS-5225-8P2SV oferuje kompleksową listę kontroli dostępu (ACL) warstw od 2 do 4 w celu egzekwowania zabezpieczeń na brzegu sieci. Może być używany do ograniczania dostępu do sieci poprzez odmawianie pakietów na podstawie źródłowego i docelowego adresu IP, portów TCP / UDP lub zdefiniowanych typowych aplikacji sieciowych. Jego mechanizm ochrony obejmuje również uwierzytelnianie użytkowników i urządzeń oparte na portach 802.1x i MAC. Dzięki funkcji prywatnej sieci VLAN można zapobiec komunikacji między portami brzegowymi, aby zapewnić prywatność użytkownika. Administratorzy sieci mogą teraz budować wysoce bezpieczne sieci korporacyjne przy znacznie mniejszym namysł czasu i wysiłku niż dotychczas.


Modbus TCP zapewnia elastyczną łączność sieciową dla automatyzacji fabryki Dzięki obsługiwanej protokołowi Modbus TCP/IP WGS-5225-8P2SV można łatwo zintegrować z systemami SCADA, HMI i innymi systemami akwizycji danych w halach fabrycznych.

Umożliwia administratorom zdalne monitorowanie informacji o pracyprzemysłowego przełącznika Ethernet, informacji o portach i stanu komunikacji,dzięki czemu można łatwo uzyskać ulepszone monitorowanie i konserwację całej fabryki. Dodatkowe dwa

gniazda mini-GBIC wbudowane w moduły światłowodowe WGS-5225-8P2SV obsługują potrójne moduły światłowodowe 100/1000/2500BASE-X SFP (podłączane w małych rozmiarach), co oznacza, że administrator może teraz elastycznie wybrać odpowiednie urządzenie nadawczo-odbiorcze SFP w zależności nie tylko od odległości transmisji, ale także wymaganej prędkości transmisji.

Odległość można wydłużyć z 550 metrów (światłowód wielomodowy) do 10/50/70/120 kilometrów (światłowód jednomodowy lub włókno WDM). Doskonale nadają się do zastosowań w korporacyjnych centrach danych i dystrybucjach.


Inteligentny mechanizm diagnostyczny SFP WGS-5225-8P2SV obsługuje funkcję SFP- DDM (Digital Diagnostic Monitor), która znacznie pomaga administratorowi sieci w łatwym monitorowaniu parametrów SFP w czasie rzeczywistym, takich jak optyczna moc wyjściowa, optyczna moc wejściowa, temperatura, prąd polaryzacji lasera i napięcie zasilania nadajnika-odbiornika.

1588 Time Protocol for Industrial Computing Networks

WGS-5225-8P2SV idealnie nadaje się do zastosowań telekomunikacyjnych i Carrier Ethernet, obsługując dostarczanie usług MEF i synchronizację przez pakiety dla IEEE 1588 i synchronicznego Ethernet.
