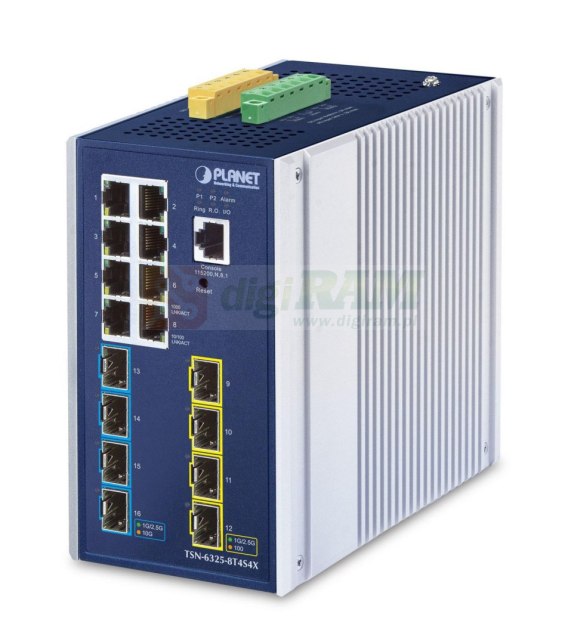

Planet TSN-6325-8T4S4X IP30 DIN-rail Industrial L3

Innowacyjny przemysłowy przełącznik Ethernet Switch Gwarantujący dostarczanie danych o ograniczonym czasie

PLANET TSN-6325-8T4S4X to zupełnie nowy, przemysłowy przełącznik Ethernet Warstwy 3 Time-Sensitive Networking (TSN), wyposażony w 8 portów RJ45 10/1000/1000BASE-T, 4 porty 1G/2.5GBASE-X SFP oraz 4 porty 10GBASE-SR/LR SFP+ oraz routing IP warstwy 3 w solidnej metalowej obudowie IP30, zapewniając stabilną pracę w trudnych warunkach, obsługując wszystkie poziomy sieci automatyzacji przemysłowej. Od autobusu polowego do kręgosłupa fabryki. Gwarantuje to także transmisję od początku do końca ruchu o wysokim priorytecie przy bardzo niskim opóźnieniu.

Dzięki interfejsom światłowodowym 10Gbps, TSN-6325-8T4S4X może obsłużyć bardzo duże ilości danych w bezpiecznej topologii łączącej się z przemysłowym szkieletem, stacją bazową 5G NR lub bezprzewodowym dostępem dostępowym Wi-Fi6/6E. TSN-6325-8T4S4X jest w stanie zapewnić sieć przełączników bez blokowania oraz przepustowość przewodów sięgających nawet 116Gbps w zakresie temperatur od -40 do 75 stopni C. Znacznie upraszcza to zadania związane z modernizacją przemysłowej sieci LAN, aby sprostać rosnącym wymaganiom przepustowości.

Uproszczona ścieżka do infrastruktury kompatybilnej z TSN

PLANET TSN-6325-8T4S4X zapewnia komunikację sieciową w czasie rzeczywistym o niskich opóźnieniach dla automatyzacji przemysłowej, sieci 5G NR, Industry 4.0, streamingu wideo 4K/8K oraz branży VR/AR, wykorzystując technologię Time-sensitive Networking (TSN) oraz protokół IEEE 1588 Precision Time Protocol (PTPv2) do synchronizacji czasu na wszystkich portach.

TSN-6325-8T4S4X obsługuje standardy TSN IEEE niezbędne do pełnego rozwiązania komunikacji w czasie rzeczywistym. Należą do nich profil IEEE 802.1AS-REV do synchronizacji czasu, IEEE 802.1Qbv Enhancements for Scheduled Traffic, IEEE 802.1Qbu Frame Preemption, IEEE 802.3br Interspersing Express Traffic (IET), IEEE 802.1Qci do filtrowania i policji na strumień (PSFP) oraz replikacja i eliminacja ramek IEEE 802.1CB dla niezawodności (FRER) dla płynnej redundancji.

TSN-6325-8T4S4X eliminuje potrzebę rozdzielania sieci Ethernet technologii informacyjnej (IT) i technologii operacyjnych (OT), zapewniając bardziej powszechne podejście do synchronizacji i precyzyjnego wyznaczania czasu dla dzisiejszych systemów automatyzacji przemysłowej.

Protokół czasowy 1588 dla przemysłowych sieci obliczeniowych

The TSN-6325-8T4S4X features IEEE 1588v2 PTP (Precision Time Protocol) with hardware-based time stamping for precise time synchronization of networks, and support for Boundary Clock, End to End and Peer to Peer Transparent Clock modes. It is ideal for telecom and carrier Ethernet applications, supporting MEF service delivery and timing over packet solutions for IEEE 1588 and synchronous Ethernet.

10GBASE-X SFP+ Interfejsy o wysokiej przepustowości dla zastosowań o zróżnicowanej przepustowości

TSN-6325-8T4S4X umożliwia osiągnięcie wysokiej prędkości 10Gbps przez okablowanie światłowodowe, co pomaga przyspieszyć wydajność dużych transmisji danych.

Interfejsy światłowodowe 10GBASE-X SFP+ obsługują potrójne prędkości: 10GBASE-SR/LR, 2500BASE-X oraz 1000BASE-SX/LX, co oznacza, że administrator może teraz elastycznie wybierać odpowiedni transceiver SFP/SFP+ w zależności od odległości transmisji lub prędkości potrzebnej do efektywnej rozbudowy sieci. TSN-6325-8T4S4X zapewnia szeroką przepustowość i potężną moc obliczeniową.

Redundantny pierścień, szybkie odzyskiwanie dla krytycznych aplikacji sieciowych

TSN-6325-8T4S4X obsługuje technologię redundantnych pierścieni i posiada silną, szybką zdolność samoodzyskiwania, zapobiegającą przerwom i zewnętrznym włamaniom. Wykorzystuje zaawansowaną technologię ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), protokół Spanning Tree (802.1s MSTP) oraz redundantny system zasilania do sieci automatyki przemysłowej klienta, aby zwiększyć niezawodność systemu i dostępność w trudnych warunkach produkcyjnych. W prostej sieci pierścieniowej czas odzyskiwania łącza danych może wynosić nawet 10 ms.

Wsparcie routingu warstwy 3

TSN-6325-8T4S4X umożliwia administratorowi wygodne zwiększenie efektywności sieci poprzez ręczną konfigurację statycznego routingu VLAN warstwy 3 IPv4/IPv6, ustawień RIP (Routing Information Protocol) lub OSPF (Open Shortest Path First).

RIP może wykorzystywać liczbę skoków jako metrykę routingu i zapobiegać pętlom routingu, wprowadzając limit liczby skoków dozwolonych na ścieżce od źródła do celu.

OSPF to wewnętrzny dynamiczny protokół routingu dla systemu autonomicznego oparty na stanie łącza. Protokół tworzy bazę danych dla stanu łącza poprzez wymianę stanów łącza między przełącznikami warstwy 3, a następnie wykorzystuje algorytm Shortest Path First do wygenerowania tabeli tras na podstawie tej bazy.

Odporne cechy warstwy 2

TSN-6325-8T4S4X może być programowany do zaawansowanych funkcji zarządzania przełącznikami warstwy 2, takich jak dynamiczna agregacja łącza portowego, tagowana 802.1Q VLAN, Q-in-Q VLAN, prywatny VLAN, protokół Multiple Spanning Tree (MSTP), QoS warstwy 2 do warstwy 4, kontrola przepustowości, podsłuch IGMP i MLD snooping. Dzięki agregacji portów wspierających, TSN-6325-8T4S4X umożliwia działanie grupy magistrali o dużej prędkości, która posiada wiele portów i obsługuje również przełączanie awaryjne.

Rozwiązanie sieci cyberbezpieczeństwa minimalizujące ryzyko bezpieczeństwa

TSN-6325-8T4S4X wyposażony jest w ulepszone cyberbezpieczeństwo, aby odparć cyberzagrożenia i ataki. Obsługuje protokoły SSHv2 i TLSv1.2, zapewniając silną ochronę przed zaawansowanymi zagrożeniami. Służący jako kluczowy punkt do przesyłania danych przez dalekosiężny kabel światłowodowo do krytycznego sprzętu klienta w sieci biznesowej, funkcja cyberbezpieczeństwa TSN-6325-8T4S4X chroni zarządzanie przełącznikiem i zwiększa bezpieczeństwo sieci krytycznej dla misji bez dodatkowych kosztów i wysiłku wdrożenia.

Modbus TCP zapewnia elastyczną łączność sieciową dla automatyzacji fabryk

Dzięki obsługiwanemu protokołowi Modbus TCP/IP, TSN-6325-8T4S4X może łatwo integrować się z systemami SCADA, HMI oraz innymi systemami akwizycji danych na halach produkcyjnych. Umożliwia administratorom zdalne monitorowanie informacji o pracy przemysłowego przełącznika Ethernet,informacji o statusie komunikacji, statusu komunikacji oraz statusu DI i DO, co łatwo pozwala na ulepszony monitoring i konserwację całej fabryki.

Alert o zdarzeniu pułapki SMTP/SNMP

TSN-6325-8T4S4X zapewnia funkcję alertów pomagających zdiagnozować nieprawidłowe urządzenie w zależności od tego, czy nastąpiło przerwanie połączenia sieciowego lub reakcja na restart.

Skuteczne alarmowe alerty dla lepszej ochrony

TSN-6325-8T4S4X obsługuje funkcję Fault Alarm, która może powiadomić użytkowników, gdy coś jest nie tak z przełącznikami. Dzięki tej idealnej funkcji użytkownicy nie musieliby tracić czasu na znalezienie problemu. Pomoże to zaoszczędzić czas i zasoby ludzkie.

Cyfrowe wejście i wyjście cyfrowe dla alarmu zewnętrznego

TSN-6325-8T4S4X obsługuje cyfrowe wejście i wyjście cyfrowe na przednim panelu. Ten zewnętrzny alarm umożliwia użytkownikom korzystanie z Digital Input do wykrywania i rejestrowania stanu urządzenia zewnętrznego (takiego jak wykrywacz włamania do drzwi) oraz wysyłania alarmu zdarzenia do administratorów. Wyjście cyfrowe mogłoby być użyte do alarmowania administratorów, jeśli port TSN-6325-8T4S4X pokaże przerwanie łącza, połączenie lub awarię zasilania.

Dualny stos IPv6/IPv4

Obsługując zarówno protokoły IPv6, jak i IPv4, TSN-6325-8T4S4X pomaga centrom danych, kampusom, telekomunikacji i innym społecznościom doświadczyć ery IPv6 przy najniższych inwestycjach, ponieważ infrastruktura sieciowa nie musi być wymieniana ani gruntownie modernizowana przy uruchomieniu sieci brzegowej IPv6 FTTx.

Efektywne zarządzanie

Dla efektywnego zarządzania TSN-6325-8T4S4X wyposażony jest w konsolę, interfejsy zarządzania webem oraz SNMP.

• Dzięki wbudowanemu interfejsowi zarządzania opartemu na sieci TSN-6325-8T4S4X oferuje łatwą w obsłudze niezależną od platformy funkcję zarządzania i konfiguracji.
• Do zarządzania tekstowego można uzyskać dostęp przez Telnet oraz port konsolowy.
• Dla standardowego oprogramowania monitorującego i zarządzania oferuje połączenie SNMPv3, które szyfruje zawartość pakietów na każdej sesji dla bezpiecznego zdalnego zarządzania.

Potężne bezpieczeństwo sieci

TSN-6325-8T4S4X oferuje kompleksową listę kontroli dostępu (ACL) warstwy 2 do warstwy 4 do egzekwowania bezpieczeństwa na krawędzi. Może być używany do ograniczania dostępu do sieci poprzez odmawianie pakietów na podstawie adresu IP źródłowego i docelowego, portów TCP/UDP lub zdefiniowanych typowych aplikacji sieciowych. Mechanizm ochrony obejmuje również uwierzytelnianie użytkowników i urządzeń oparte na portach 802.1X oraz MAC. Dzięki funkcji prywatnego VLAN-u można uniemożliwić komunikację między portami brzegowymi, aby zapewnić prywatność użytkownika.

Zaawansowane Zabezpieczenie Sieci IP

TSN-6325-8T4S4X oferuje także funkcje DHCP Snooping, IP Source Guard oraz dynamiczną inspekcję ARP, aby zapobiec podsłuchiwaniu IP podczas ataku oraz odrzucać pakiety ARP z nieprawidłowym adresem MAC. Administratorzy sieci mogą teraz budować wysoce bezpieczne sieci korporacyjne przy znacznie mniejszym czasie i wysiłku niż wcześniej.

Doskonała Kontrola Ruchu

TSN-6325-8T4S4X jest wyposażony w zaawansowane funkcje zarządzania ruchem i QoS, które usprawniają usługi łączności telekomunikacji i dostawców internetu. Funkcje QoS obejmują klasyfikacje ruchu warstwy 4 oraz limity przepustowości o prędkości przewodowej, które są szczególnie przydatne dla jednostek wielodzierżawców, wielofirmowych, telekomunikacyjnych i dostawców usług sieciowych. Umożliwia również środowisku przemysłowemu pełne wykorzystanie ograniczonych zasobów sieciowych i gwarantuje najlepszą wydajność transmisji VoIP i wideokonferencji.

Inteligentny mechanizm diagnostyki SFP

TSN-6325-8T4S4X obsługuje funkcję SFP-DDM (cyfrowy monitor diagnostyczny), która znacznie pomaga administratorom sieci w łatwym monitorowaniu parametrów w czasie rzeczywistym transceiverów SFP i SFP+, takich jak moc wyjściowa optyczna, moc wejściowa, temperatura, prąd polaryzacji lasera oraz napięcie zasilania transceivera.
