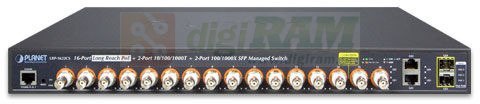

Planet LRP-1622CS IPv4/IPv6, 16-Port Coax +

Rozwiązanie PLANET Long Reach PoE umożliwia wszystkim przedsiębiorstwom i dostawcom usług sieciowych skonfigurowanie infrastruktury IP w zdalnej lokalizacji, w której urządzenia zasilane zgodne ze standardem 802.3af/at PoE mogą odbierać zarówno dane, jak i zasilanie za pośrednictwem przełączników PLANET oraz przedłużaczy i wtryskiwaczy PLANET LRP na duże odległości, ale nie ograniczając się do normalnych 100 metrów. Inteligentny przełącznik PoE o długim zasięgu w sieci koncentrycznej

PLANET LRP-1622CS, zupełnie nowy wielokanałowy przełącznik PoE o długim zasięgu, oferuje rozszerzoną sieć Ethernet i PoE o długości do 1 kilometra na istniejących koncentrycznych do wielu urządzeń zgodnych z PoE.

Zapewnia zarządzanie podwójnym stosem IPv6 / IPv4 i wbudowany silnik przełączania L2 / L4 Gigabit wraz z 16 portami BNC z funkcją wtryskiwacza PoE Long Reach, 2 gigabitowymi portami miedzianymi i 2 dodatkowymi gniazdami światłowodowymi 100/1000BASE-X SFP. Każdy z 16 portów BNC zapewnia 36 watów mocy przy całkowitym budżecie mocy do 440 watów. Jako zaawansowany przełącznik PoE, LRP-1622CS posiada inteligentne funkcje PoE, które poprawiają dostępność krytycznych aplikacji. Zapewnia szybkie, bezpieczne i ekonomiczne rozwiązanie sieciowe PoE do modernizacji istniejącej infrastruktury koncentrycznych z systemu analogowego do systemu nadzoru HD IP.

Wielokanałowy system Long Reach Power over Ethernet

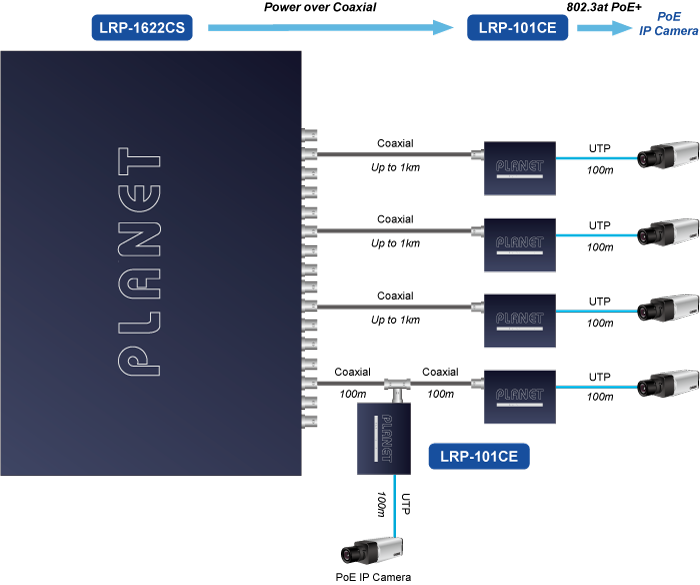

Aby wspierać przedsiębiorstwa w łatwym budowaniu wielokanałowego i centralnie sterowanego systemu Long Reach PoE, LRP-1622CS współpracuje z przedłużaczami PoE o długim zasięgu, LRP-101CE, za pośrednictwem 16 portów BNC będących wtryskiwaczami PoE dalekiego zasięgu dla wszystkich podłączonych przedłużaczy LRP. Każdy z portów BNC oferuje transmisję danych i mocy dalekiego zasięgu na odległość do 1000 m (3 280 stóp) przez kabel koncentryczny do przedłużacza LRP, a kolejny kabel Ethernet 100 m do zdalnej kamery IP PoE, bezprzewodowego punktu dostępowego PoE lub systemów kontroli dostępu zgodnych z 802.3af / at PoE.

Scentralizowane zarządzanie energią

Dzięki centralnie zarządzanemu budżetowi PoE o mocy 440 W, LRP-1622CS eliminuje potrzebę dodatkowego zasilania w odległym miejscu, jednocześnie umożliwiając jednemu źródłu zasilania zasilanie zarówno przedłużaczom LRP, jak i urządzeniom zasilanym PoE na dużym dystansie. Funkcje Long Reach PoE pomogły skrócić czas instalacji i koszty wdrożenia urządzeń sieciowych w wyniku uwolnienia się od ograniczeń lokalizacji gniazdek elektrycznych.


Daisy-chaining Multiple Nodes PLANET Long Reach PoE solution może z łatwością zbudować system zasilania dla centralnie sterowanych kamer IP w infrastrukturze sieciowej o wysokiej dostępności.
Daje użytkownikom elastyczność rozbudowy sieci o małym zasięgu za pomocą złącza T BNC do udostępniania czterech węzłów na port w razie potrzeby, dzięki czemu LRP-1622CS z 16 portami BNC Long Reach PoE jest idealnym wsparciem dla maksymalnie 64 kamer IP.











Wbudowane unikalne funkcje PoE do zarządzania zasilanymi urządzeniami Jako zarządzany przełącznik PoE do sieci nadzoru, bezprzewodowych i VoIP, LRP-1622CS jest szczególnie wyposażony w następujące specjalne funkcje zarządzania PoE w celu uzyskania wysoce wydajnej sieci o dużym zasięgu: ■ PD Alive Check ■ Zaplanowany recykling mocy ■ Harmonogram PoE ■ Monitorowanie zużycia PoE ■ Ochrona przed przegrzaniem PoE

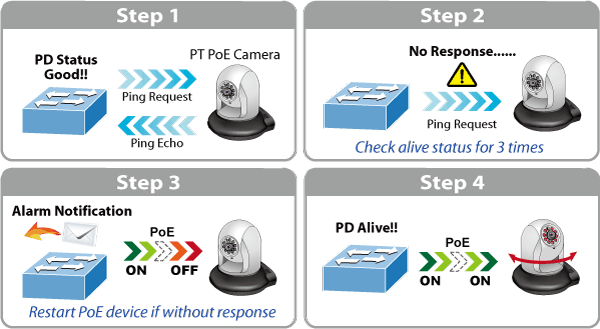

Intelligent Powered Device Alive Check
The LRP-1622CS can be configured to monitor connected PD (Powered Device) status in real time via ping action. Once the PD stops working and responding, the LRP-1622CS will resume the PoE port power and bring the PD back to work. It will greatly enhance the network reliability through the PoE port resetting the PD’s power source and reducing administrator management burden.

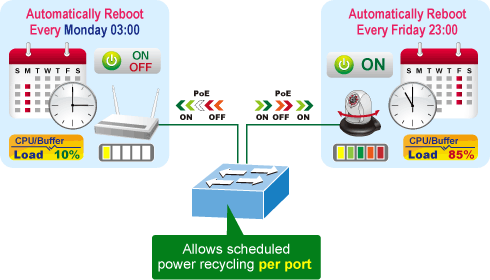

Scheduled Power Recycling
The LRP-1622CS allows each of the connected PoE IP cameras or PoE wireless access points via the LRP-101CE Long Reach PoE Extender to reboot at a specific time each week. Therefore, it will reduce the chance of IP camera or wireless AP crash resulting from buffer overflow.

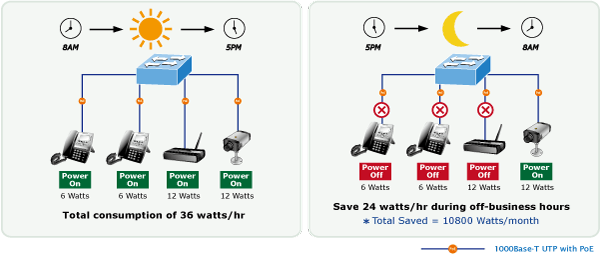

PoE Schedule for Energy Saving
Under the trend of energy saving worldwide and contributing to environmental protection, the LRP-1622CS can effectively control the power supply besides its capability of giving high watts power. The “PoE schedule” function helps you to enable or disable PoE power feeding for each PoE port during specified time intervals and it is a powerful function to help SMBs or enterprises save power and money. It also increases security by powering off PDs that should not be in use during non-business hours.

PoE Usage Monitoring
Via the power usage chart in the web management interface, the LRP-1622CS enables the administrator to monitor the status of the power usage of the connected PDs in real time. Thus, it greatly enhances the management efficiency of the facilities.

PoE Over-temperature Protection System
The over-temperature protection of the LRP-1622CS offers a safe and stable PoE operation by limiting the output power in order to avoid destructive breakdown due to unexpected overheating.

Environment-friendly, Smart Fan Design for Silent Operation
The LRP-1622CS features a 19-inch metal housing, a low noise design and an effective ventilation system. It supports the smart fan technology to automatically control the speed of the built-in fan to reduce noise and maintain the appropriate temperature of the PoE switch for optimal power output capability. The LRP-1622CS is able to operate reliably, stably and quietly in any environment without affecting its performance.

IPv6/IPv4 Dual Stack
Supporting both IPv6 and IPv4 protocols, the LRP-1622CS helps the SMBs to step in the IPv6 era with the lowest investment as its network facilities need not be replaced or overhauled if the IPv6 FTTx edge network is set up.

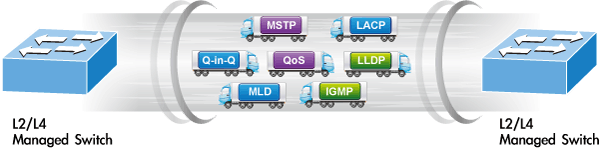

Robust Layer 2 Features
The LRP-1622CS can be programmed for advanced switch management functions such as dynamic port link aggregation, 802.1Q VLAN and Q-in-Q VLAN, Multiple Spanning Tree Protocol (MSTP), Loop and BPDU Guard, IGMP Snooping, and MLD Snooping. Via the link aggregation, the LRP-1622CS allows the operation of a high-speed trunk to combine with multiple ports such as an 8Gbps fat pipe, and supports fail-over as well. Also, the Link Layer Discovery Protocol (LLDP) is the Layer 2 Protocol included to help discover basic information about neighboring devices on the local broadcast domain.

Wydajna kontrola

ruchu LRP-1622CS jest wyposażony w zaawansowane funkcje QoS i zaawansowane zarządzanie ruchem, aby ulepszyć usługi dla rozwiązań danych, głosu i wideo klasy biznesowej. Funkcjonalność obejmuje kontrolę burzyrozgłoszeniowej / multiemisji, kontrolę przepustowościportu, priorytet IP DSCP QoS i uwagi. Gwarantuje najlepszą wydajność transmisji VoIP i strumienia wideo oraz umożliwia przedsiębiorstwom pełne wykorzystanie ograniczonych zasobów sieciowych.


Potężny security PLANET LRP-1622CS oferuje kompleksową listę kontroli dostępu (ACL) IPv4/IPv6 od warstwy 2 do warstwy 4 w celu wymuszenia bezpieczeństwa na brzegu sieci.
Może być używany do ograniczania dostępu do sieci poprzez odmawianie pakietów na podstawie źródłowego i docelowego adresu IP, portów TCP / UDP lub zdefiniowanych typowych aplikacji sieciowych. Jego mechanizm ochrony obejmuje również uwierzytelnianie użytkowników i urządzeń oparte na portach 802.1X, które można wdrożyć za pomocą usługi RADIUS w celu zapewnienia bezpieczeństwa na poziomie portu i zablokowania nielegalnych użytkowników. Dzięki funkcji Protected Port można zapobiec komunikacji między portami brzegowymi, aby zagwarantować prywatność użytkownika. Ponadto funkcja Port Security pozwala na ograniczenie liczby urządzeń sieciowych na danym porcie.

Zaawansowane zabezpieczenia sieci LRP-1622CS udostępnia również funkcje DHCP Snooping, IP Source Guard i Dynamic ARP Inspection, aby zapobiec atakom IP snooping i odrzucać pakiety ARP z nieprawidłowym adresem MAC.
Administratorzy sieci mogą teraz budować wysoce zabezpieczone sieci korporacyjne przy znacznie mniejszym czasie i wysiłku niż wcześniej.

Przyjazne i bezpieczne zarządzanie

W celu efektywnego zarządzania LRP-1622CS jest wyposażony w konsole, interfejsy sieciowe, Telnet i SNMP. Dzięki wbudowanemu interfejsowi zarządzania opartemu na sieci Web, LRP-1622CS oferuje łatwe w użyciu, niezależne od platformy narzędzie do zarządzania i konfiguracji. Dzięki obsłudze standardowego protokołu SNMP (Simple Network Management Protocol) przełącznik może być zarządzany za pomocą dowolnego standardowego oprogramowania do zarządzania. W przypadku zarządzania tekstowego dostęp do przełącznika można uzyskać za pośrednictwem usługi Telnet i portu konsoli. Ponadto LRP-1622CS oferuje bezpieczne zdalne zarządzanie poprzez obsługę połączeń SSH, SSL i SNMP v3, które szyfrują zawartość pakietów podczas każdej sesji.

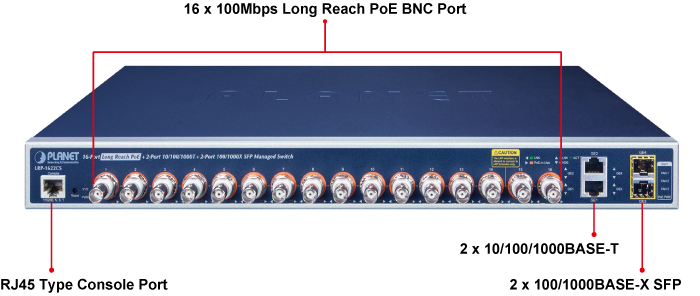

LRP-1622CS zapewnia dwa gigabitowe interfejsy TP obsługujące miedź RJ45 10/100/1000BASE-T do podłączenia do urządzeń sieciowych do nadzoru, takich jak NVR, Video Streaming Server lub NAS, w celu ułatwienia zarządzania monitoringiem.
Lub przez kolejne dwa dwubiegowe gniazda światłowodowe SFP,może łączyć się z światłowodowym transceiverem 100BASE-FX / 1000BASE-SX / LX SFP (Small Form-factor Pluggable) do połączenia nadrzędnego z przełącznikiem szkieletowym i centrum monitorowania na duże odległości. Odległość można wydłużyć z 550 metrów do 2 kilometrów (światłowód wielomodowy) i do 10/20/30/40/50/70/120 kilometrów (światłowód jednomodowy lub włókno WDM). LRP-1622CS doskonale nadaje się do zastosowań w korporacyjnych centrach danych i dystrybucjach.


Inteligentny mechanizm diagnostyczny SFP LRP-1622CS obsługuje również funkcję SFP-DDM (Digital Diagnostic Monitor), która może łatwo monitorować parametry SFP w czasie rzeczywistym dla administratora sieci, takie jak optyczna moc wyjściowa, optyczna moc wejściowa, temperatura, prąd polaryzacji lasera i napięcie zasilania nadajnika-odbiornika.
