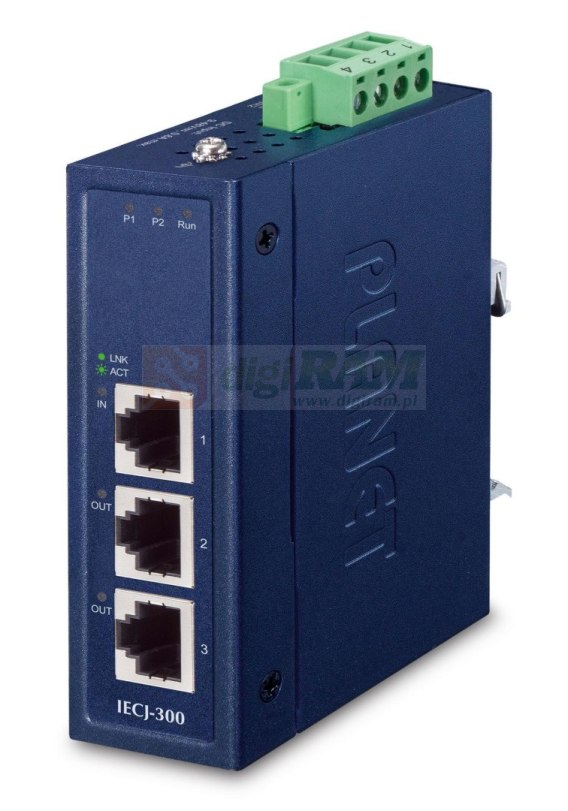

Planet IECJ-300 IECJ-300

PLANET IECJ-300 to przemysłowy operator złącza EtherCAT wyposażony w protokół EtherCAT przeznaczony do dzisiejszych rozproszonych zastosowań przemysłowych. Złącze IECJ-300 EtherCAT z 3 portami może być używane w segmencie terminala EtherCAT w dowolnej pozycji między terminalami EtherCAT i umożliwia konfigurację topologii gwiazd EtherCAT. Modułowy węzeł gwiazd EtherCAT można zrealizować, używając kilku jednostek IECJ-300 na stacji. Jego kompaktowy rozmiar oraz montaż na szynie DIN sprawiają, że montaż w szafie jest łatwy. Podłączane bloki zaciskowe i wskaźniki LED pomagają użytkownikom w utrzymaniu i konfiguracji systemu.

Elastyczna instalacja

IECJ-300 to idealne rozwiązanie złącza EtherCAT, które zapewnia szybką instalację, monitorowanie stanu połączenia w czasie rzeczywistym, szeroki zakres poboru mocy oraz szeroką temperaturę pracy, co poprawia efektywność pracy, czyniąc je odpowiednimi do surowych warunków środowiskowych. Poza tym oba mają trzy porty 100BASE-TX RJ45. Dzięki technologii EtherCAT można obsługiwać do 65 535 urządzeń bez ograniczeń dotyczących rodzaju topologii – linii, magistrali, drzewa, gwiazdy czy jakiegokolwiek układu – używanej w układzie.

Synchronizacja

EtherCAT slave to urządzenie elektroniczne, które wykonuje cykliczne sekwencje obliczeń i/lub kopiowanie danych w określonych odstępach czasu (cyklu). Cykl roboczy EtherCAT slave (np. w zakresie od kilku μs do kilku ms) może być wyprowadzony z różnych źródeł. Węzeł EtherCAT może mierzyć różnicę czasu między opuszczeniem a powracającym ramką. Dzięki rozproszonym zegarom EtherCAT może osiągnąć precyzyjny czas synchronizacji <1 u między każdym modułem podrzędnym.

Wygodny i niezawodny system zasilania

IECJ-300 wyposażony jest w jedno 4-pinowe złącze zasilania DC z śrubami do montażu zasilania. Dzięki konstrukcji ochrony magnetycznej można zapobiec przepaleniu urządzenia spowodowanym błędnym okablowaniem. Ponadto posiada zintegrowane źródło zasilania o szerokim zakresie napięć (od 9 do 48V DC) dla zastosowań o wysokiej dostępności na całym świecie.

Konstrukcja odporna na środowisko

Dzięki metalowej obudowie przemysłowej IP30, IECJ-300 zapewnia wysoki poziom odporności na zakłócenia elektromagnetyczne i silne przepięcia elektryczne, które zwykle występują na halach produkcyjnych lub w szafach sterowania ruchem przy krawężniku, bez klimatyzacji. Posiada wentylowaną konstrukcję, w której wentylator chłodzący nie jest potrzebny, co sprawia, że jego działanie jest bezgłośne. Dzięki możliwości pracy w zakresie temperatur od -40 do 75 stopni C, IECJ-300 może być umieszczony niemal w każdym trudnym środowisku.

Podwójne wejście zasilania dla systemu sieci o wysokiej dostępności

IECJ-300 posiada silny system podwójnego zasilania z szerokim zakresem napięć (9V~48V DC) wbudowanym w sieć automatyzacji klienta, aby zwiększyć niezawodność systemu i dostępność. W poniższym przykładzie, gdy zasilacz 1 przestanie działać, funkcja awaryjnego sprzętu zostanie automatycznie aktywowana, aby zasilać IECJ-300 przez zasilacz 2 alternatywnie bez żadnej utraty pracy.

Elastyczna i łatwa instalacja przy ograniczonej przestrzeni

Kompaktowy IECJ-300 został specjalnie zaprojektowany do instalacji w wąskim środowisku, takim jak obudowa ścienna. Może być montowany za pomocą stałego montażu ściennego lub szyny DIN, co czyni jego użycie bardziej elastycznym i łatwiejszym w każdej przestrzeni o ograniczonej przestrzeni.
