Planet IECC-210-KIT IECC-210-KIT

Napędzanie transformacji cyfrowej dzięki EtherCAT

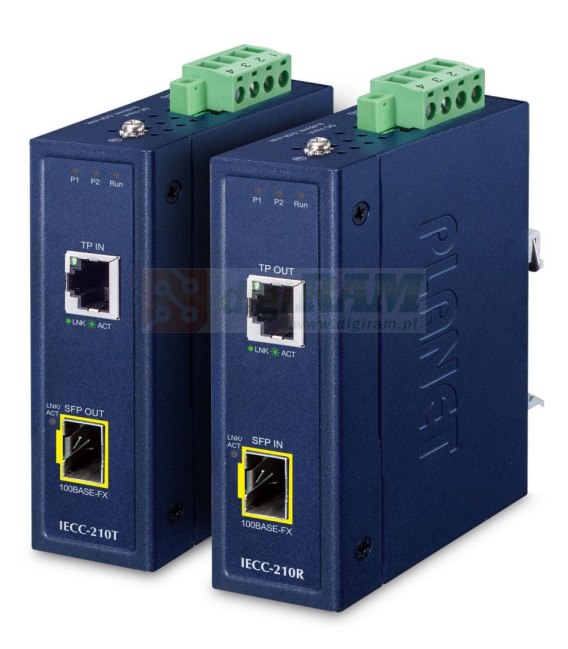

PLANET IECC-210-KIT (IECC-210T + IECC-210R) to przemysłowy konwerter mediów EtherCAT wyposażony w protokół EtherCAT przeznaczony do dzisiejszych rozproszonych zastosowań przemysłowych. IECC-210T z obsługą EtherCAT dla szybkiego przemysłowego Ethernetu służy jako konwerter mediów z miedzi na światłowód, podczas gdy IECC-210R działa odwrotnie. Można go zdiagnozować jako dwa oddzielne urządzenia EtherCAT. Dzięki przewadze okablowania światłowodowego, odległość transmisji danych IECC-210T i IECC-210R może być wydłużona do 60 km (w zależności od możliwości modułu SFP). Ich kompaktowy rozmiar i montaż na szynie DIN sprawiają, że montaż w szafce jest prosty. Podłączane bloki zaciskowe i wskaźniki LED pomagają użytkownikom w utrzymaniu i konfiguracji systemu.

Elastyczna instalacja

IECC-210-KIT to idealne rozwiązanie do konwertera mediów, które zapewnia szybką instalację, monitorowanie stanu połączenia w czasie rzeczywistym, szeroki zakres poboru mocy oraz szeroką temperaturę pracy, co poprawia efektywność pracy, czyniąc je odpowiednimi do surowych warunków środowiskowych. Poza tym oba mają jeden port 100BASE-TX RJ45 oraz jeden port 100BASE-FX SFP. Dzięki technologii EtherCAT sieć do 65 535 urządzeń może być obsługiwana bez ograniczeń typu topologii – linii, magistrali, drzewa, gwiazdy czy jakiegokolwiek układu – stosowanej w formie.

Synchronizacja

EtherCAT slave to urządzenie elektroniczne, które wykonuje cykliczne sekwencje obliczeń i/lub kopiowanie danych w określonych odstępach czasu (cyklu). Cykl roboczy EtherCAT slave (np. w zakresie od kilku μs do kilku ms) może być wyprowadzony z różnych źródeł. Węzeł EtherCAT może mierzyć różnicę czasu między opuszczeniem a powracającym ramką. Dzięki rozproszonym zegarom EtherCAT może osiągnąć precyzyjny czas synchronizacji <1 u między każdym modułem podrzędnym.

Wygodny i niezawodny system zasilania

IECC-210-KIT wyposażony jest w jedno 4-pinowe złącze zasilania DC z śrubami do montażu zasilacza. Dzięki konstrukcji ochrony magnetycznej można zapobiec przepaleniu urządzenia spowodowanym błędnym okablowaniem. Ponadto posiada zintegrowane źródło zasilania o szerokim zakresie napięć (od 9 do 48V DC) dla zastosowań o wysokiej dostępności na całym świecie.

Konstrukcja odporna na środowisko

Dzięki metalowej obudowie przemysłowej IP30, IECC-210-KIT zapewnia wysoki poziom odporności na zakłócenia elektromagnetyczne i silne przepięcia elektryczne, które zwykle występują na halach produkcyjnych lub w szafach sterowania ruchem przy krawężniku, bez klimatyzacji. Posiada wentylowaną konstrukcję, w której wentylator chłodzący nie jest potrzebny, co sprawia, że jego działanie jest bezgłośne. Dzięki możliwości pracy w zakresie temperatur od -40 do 75 stopni C, IECC-210-KIT może być umieszczony niemal w każdym trudnym środowisku.
