Planet CS6-S4Q 4-Port 40G QSFP+ Switch

Wyjątkowa elastyczność i wysoka wydajność

PLANET CS-6306R Core Layer Routing Switch został specjalnie zaprojektowany do dużych aplikacji sieciowych, takich jak przedsiębiorstwa, kampusy, społeczności, dostawcy usług internetowych i sieci centrów danych, w których wymagana jest elastyczna konfiguracja, duża pojemność, duża gęstość, wysoka niezawodność i zaawansowane zarządzanie ruchem.

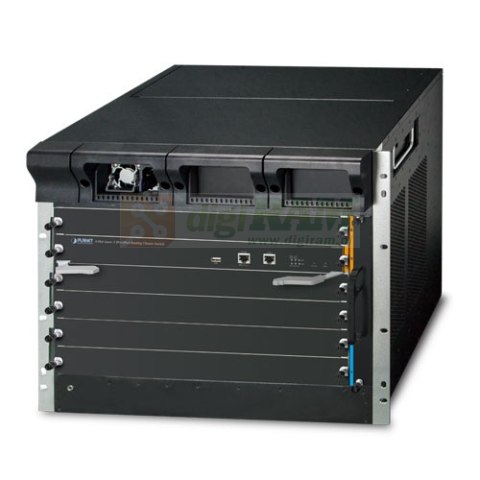

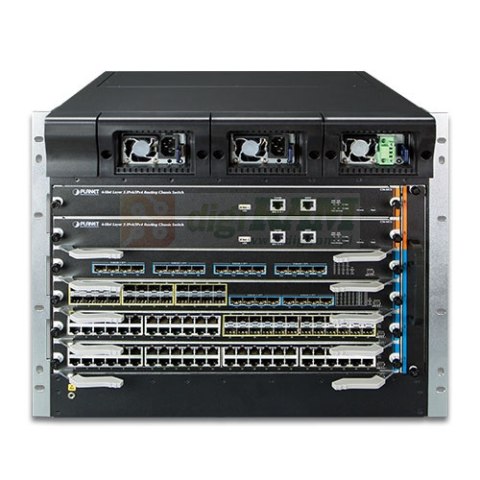

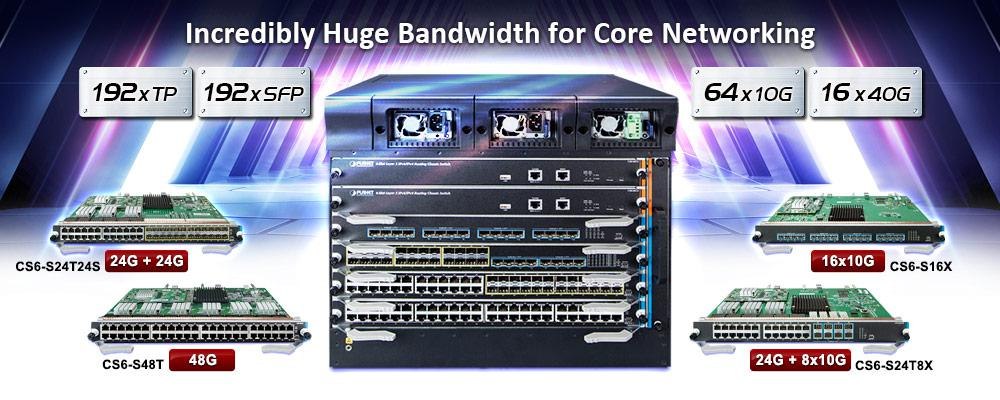

CS-6306R to przełącznik Ethernet w obudowie o dużej gęstości zbudowany z 6 gniazd modułów i redundantnego zasilacza. Zapewnia dużą elastyczność przenoszenia na potrzeby wdrażania sieci, oferując różne kombinowane moduły zarządzania i moduły przełączników. Na przykład jeden moduł zarządzania może współpracować z czterema modułami przełączników lub dwa moduły zarządzania działają w celu wzajemnego wykonywania kopii zapasowych systemu. W obrębie pojedynczej obudowy o wysokości 9U maksymalna konfiguracja może być:

• 192 gniazda miedziane 10/100/1000BASE-T
• 192 gniazda światłowodowe 100/1000BASE-SX/LX SFP
• 64 gniazda światłowodowe 10G SFP+
• 16 gniazd światłowodowych 40G QSFP +

Umieszczony jako przełącznik warstwy podstawowej, CS-6306R idealnie nadaje się do dużych sieci i sieci metropolitalnych IP, dostarczając zaawansowane inteligentne i bezpieczne funkcje oraz zapewniając wysoką wydajność i elastyczność.

Skalowalna wydajność 10-Gigabit i 40-Gigabit

CS-6306R zapewnia łączność Gigabit, 10-Gigabit i 40-Gigabit Ethernet w wysoce elastycznej i odpornej platformie modułowej. Przełącznik obudowy CS-6306R o dużej pojemności przełączania obsługuje przekazywanie L2/L3 z prędkością przewodową i wysoką wydajność routingu dla protokołów IPv4 i IPv6. Skalowalna i elastyczna architektura modułowa obsługuje wydajność przekazywania do 3 Tb/s w jednym systemie. CS-6306R jest idealny do podstawowej warstwy kampusów, sieci korporacyjnych i warstwy agregacji sieci metropolitalnych IP i sieci rozległych.

Bogate wielowarstwowe protokoły sieciowe

CS-6306R jest wyposażony w pełną funkcję zarządzaną warstwy 3 z kompleksowymi protokołami i aplikacjami, aby ułatwić szybkie wdrażanie usług i zarządzanie zarówno tradycyjnymi sieciami L2, jak i L3. Dzięki obsłudze zaawansowanych funkcji, w tym RIP, RIPng, OSPFv2, OSPFv3, BGP, BGP4+ itp., ten przełącznik obudowy jest idealny do tradycyjnego lub w pełni zwirtualizowanego centrum danych.

Silna multiemisja

CS-6306R obsługuje wiele funkcji multiemisji. W warstwie 2 oferuje IPv4 IGMPv1 / v2 / v3 snooping i IPv6 MLD v1 / v2 snooping. Dzięki multicast VLAN Register (MVR), multicastowi kontroli odbiornika/nadawcy i nielegalnym funkcjom wykrywania źródeł multiemisji. W protokołach multiemisji warstwy 3 zawiera PIM-DM, PIM-SM i PIM-SSM, czyli CS-6306R doskonale nadaje się do każdej solidnej sieci.

Pełna obsługa protokołu IPv6

Przełącznik obudowy CS-6306R obsługuje technologie IPv4-IPv6, w tym tunel ręczny/automatyczny IPv4, tunel IPv6-IPv4 i tunel ISATAP (Intra-Site Automatic Tunnel Addressing Protocol). Kompleksowo obsługuje IPv6 Neighbor Discovery, DHCPv6, Path MTU Discovery, IPv6-based Telnet, SSH i ACL, spełniając potrzeby zarządzania urządzeniami sieciowymi IPv6 i kontroli usług.

Wysoka niezawodność

Kluczowe elementy CS-6306R, takie jak moduł zarządzania, system zasilania i system wentylatorów, obsługują redundancję. Wszystkie moduły systemu obsługują wymianę podczas pracy i bezproblemowe przełączanie bez ręcznej interwencji.

Obsługuje in-service software upgrade (ISSU) i Graceful Restart (GR) dla protokołu routingu OSPF/BGP, gwarantując nieprzerwane przekazywanie danych użytkownika podczas aktualizacji systemu. Obsługuje dwukierunkowe wykrywanie przekazywania (BFD), które realizuje wykrywanie usterek i odzyskiwanie usług w ciągu kilku sekund poprzez połączenie z protokołem warstwy 2 lub warstwy 3.

Nadmiarowy pierścień, szybkie odzyskiwanie krytycznych aplikacji sieciowych

CS-6306R obsługuje mechanizm ochrony przed nadmiarowością i oferuje silną, szybką funkcję samoodzysłu, aby zapobiec przerwom i włamaniom z zewnątrz. Zawiera protokół VRRP (Virtual Router Redundancy Protocol) warstwy 3, technologię Layer 2 Spanning Tree Protocol IEEE 802.1s MSTP (Multiple Spanning Tree Protocol) w sieci klienta w celu zwiększenia niezawodności systemu i czasu pracy. W pewnej prostej sieci pierścieniowej czas odzyskiwania może być krótszy niż 50ms, aby szybko przywrócić sieć do normalnej pracy.

Scentralizowane zarządzanie stosami sprzętu

Kilka przełączników Ethernet w obudowie CS-6306R można wykorzystać do zbudowania praktycznie logicznego obiektu. CS-6306R zapewnia przedsiębiorstwom, dostawcom usług i telekomów elastyczną kontrolę nad gęstością portów, uplinkami i wydajnością stosu przełączników. CS-6306R może łączyć się jako pierścień w celu zapewnienia nadmiarowości i zapewnia zachowanie integralności danych nawet w przypadku awarii jednego przełącznika w stosie. Możesz nawet wymieniać przełączniki podczas pracy bez zakłócania pracy sieci, co znacznie upraszcza zadania związane z modernizacją sieci LAN w celu zaspokojenia rosnących wymagań dotyczących przepustowości.

Zaawansowane zabezpieczenia od warstwy 2 do warstwy 4

CS-6306R oferuje kompleksową listę kontroli dostępu (ACL) warstw od 2 do 4 w celu egzekwowania zabezpieczeń na brzegu sieci. Może być używany do ograniczania dostępu do sieci poprzez odmawianie pakietów na podstawie źródłowego i docelowego adresu IP, portów TCP / UDP lub zdefiniowanych typowych aplikacji sieciowych. Jego mechanizm ochrony obejmuje również uwierzytelnianie użytkowników i urządzeń oparte na portach 802.1x i MAC. Dzięki funkcji prywatnej sieci VLAN można zapobiec komunikacji między portami brzegowymi, aby zapewnić prywatność użytkownika.

Zaawansowana ochrona sieci IP

CS-6306R zapewnia również funkcje DHCP Snooping, IP Source Guard i Dynamic ARP Inspection, aby zapobiec atakom IP snooping i odrzucać pakiety ARP z nieprawidłowym adresem MAC. Administratorzy sieci mogą teraz budować wysoce bezpieczne sieci korporacyjne przy znacznie mniejszym namysł czasu i wysiłku niż dotychczas.

Zwiększona jakość usług

Przełącznik CS-6306R w pełni obsługuje moduł DiffServ, dzięki czemu użytkownicy mogą określić przepustowość kolejki na każdym porcie. Dostępne jest również planowanie WRR/SP/SWRR. CS-6306R obsługuje zabezpieczenia portów, aby umożliwić zaufane CoS, DSCP, pierwszeństwo IP i priorytet portu. Użytkownicy mogą modyfikować wartości DSCP i COS pakietów, aby ruch mógł być klasyfikowany według portu, sieci VLAN, DSCP, pierwszeństwa IP i tabeli ACL. Użytkownik może również modyfikować wartości pierwszeństwa DSCP i IP pakietów, aby określić różne przepustowości dla głosu, danych i wideo, aby dostosować różne jakości usług.

Wydajne i bezpieczne zarządzanie

W celu efektywnego zarządzania CS-6306R jest wyposażony w konsole, interfejsy sieciowe i interfejsy zarządzania SNMP.

• Dzięki wbudowanemu interfejsowi zarządzania opartemu na sieci Web, CS-6306R oferuje łatwe w użyciu, niezależne od platformy narzędzie do zarządzania i konfiguracji.
• W przypadku zarządzania tekstowego można uzyskać do niego dostęp za pośrednictwem programu Telnet i portu konsoli. Aby skrócić czas uczenia się produktu, CS-6306R oferuje polecenia podobne do Cisco przez Telnet lub port konsoli, a klient nie musi uczyć się nowych poleceń z tych przełączników
• W przypadku standardowego oprogramowania do monitorowania i zarządzania oferuje połączenie SNMPv3, które szyfruje zawartość pakietów w każdej sesji w celu bezpiecznego zdalnego zarządzania.

Ponadto CS-6306R oferuje bezpieczne zdalne zarządzanie poprzez obsługę połączenia SSHv2, TLSv1.0 i SSLv3, które szyfruje zawartość pakietu podczas każdej sesji.

Konstrukcja zasilacza ekstrakcyjnego w celu zwiększenia elastyczności

CS-6306R jest wyposażony w jeden zasilacz ekstrakcyjny 100 ~ 240V AC, dzięki czemu można łatwo wymienić zasilanie dla użytkowników. Poza tym CS-6306R rezerwuje kolejne dwa gniazda zasilania rezerwowego na przednim panelu, a użytkownicy mogą dodać drugie zasilanie AC lub DC do redundantnej instalacji zasilającej. Zasilanie AC lub DC jest opcjonalne. Redundantny system zasilania został specjalnie zaprojektowany, aby sprostać wymaganiom zaawansowanych technologicznie obiektów wymagających najwyższej integralności zasilania.
