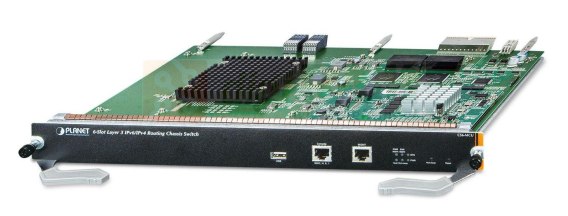

Planet CS6-MCU Multi-layer Management Module

Wyjątkowa elastyczność i wysoka wydajność

PLANET CS-6306R Core Layer Routing Switch został specjalnie zaprojektowany do dużych aplikacji sieciowych, takich jak przedsiębiorstwa, kampusy, społeczności, dostawcy usług internetowych i sieci centrów danych, w których wymagana jest elastyczna konfiguracja, duża pojemność, duża gęstość, wysoka niezawodność i zaawansowane zarządzanie ruchem.

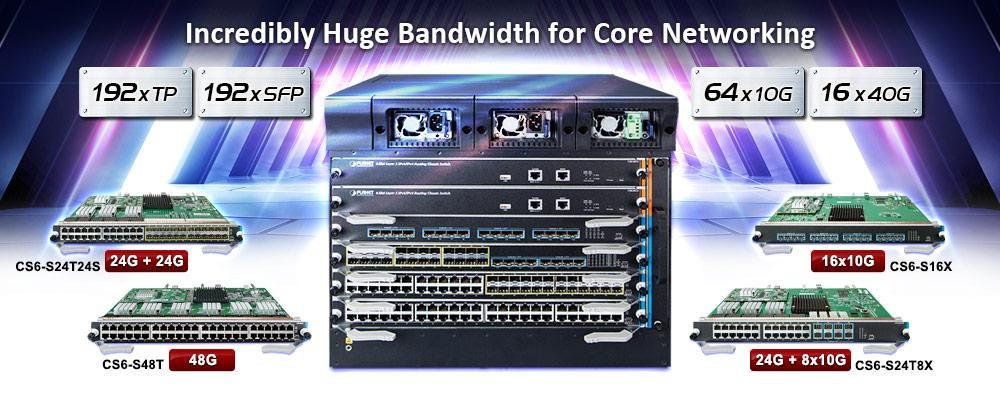

CS-6306R to przełącznik Ethernet w obudowie o dużej gęstości zbudowany z 6 gniazd modułów i redundantnego zasilacza. Zapewnia dużą elastyczność przenoszenia na potrzeby wdrażania sieci, oferując różne kombinowane moduły zarządzania i moduły przełączników. Na przykład jeden moduł zarządzania może współpracować z czterema modułami przełączników lub dwa moduły zarządzania działają w celu wzajemnego wykonywania kopii zapasowych systemu. W obrębie pojedynczej obudowy o wysokości 9U maksymalna konfiguracja może być:

• 192 gniazda miedziane 10/100/1000BASE-T
• 192 gniazda światłowodowe 100/1000BASE-SX/LX SFP
• 64 gniazda światłowodowe 10G SFP+
• 16 gniazd światłowodowych 40G QSFP +

Umieszczony jako przełącznik warstwy podstawowej, CS-6306R idealnie nadaje się do dużych sieci i sieci metropolitalnych IP, dostarczając zaawansowane inteligentne i bezpieczne funkcje oraz zapewniając wysoką wydajność i elastyczność.

Skalowalna wydajność 10-Gigabit i 40-Gigabit

CS-6306R zapewnia łączność Gigabit, 10-Gigabit i 40-Gigabit Ethernet w wysoce elastycznej i odpornej platformie modułowej. Przełącznik obudowy CS-6306R o dużej pojemności przełączania obsługuje przekazywanie L2/L3 z prędkością przewodową i wysoką wydajność routingu dla protokołów IPv4 i IPv6. Skalowalna i elastyczna architektura modułowa obsługuje wydajność przekazywania do 3 Tb/s w jednym systemie. CS-6306R jest idealny do podstawowej warstwy kampusów, sieci korporacyjnych i warstwy agregacji sieci metropolitalnych IP i sieci rozległych.

Bogate wielowarstwowe protokoły sieciowe

CS-6306R jest wyposażony w pełną funkcję zarządzaną warstwy 3 z kompleksowymi protokołami i aplikacjami, aby ułatwić szybkie wdrażanie usług i zarządzanie zarówno tradycyjnymi sieciami L2, jak i L3. Dzięki obsłudze zaawansowanych funkcji, w tym RIP, RIPng, OSPFv2, OSPFv3, BGP, BGP4+ itp., ten przełącznik obudowy jest idealny do tradycyjnego lub w pełni zwirtualizowanego centrum danych.

Silna multiemisja

CS-6306R obsługuje wiele funkcji multiemisji. W warstwie 2 oferuje IPv4 IGMPv1 / v2 / v3 snooping i IPv6 MLD v1 / v2 snooping. Dzięki multicast VLAN Register (MVR), multicastowi kontroli odbiornika/nadawcy i nielegalnym funkcjom wykrywania źródeł multiemisji. W protokołach multiemisji warstwy 3 zawiera PIM-DM, PIM-SM i PIM-SSM, czyli CS-6306R doskonale nadaje się do każdej solidnej sieci.

Pełna obsługa protokołu IPv6

Przełącznik obudowy CS-6306R obsługuje technologie IPv4-IPv6, w tym tunel ręczny/automatyczny IPv4, tunel IPv6-IPv4 i tunel ISATAP (Intra-Site Automatic Tunnel Addressing Protocol). Kompleksowo obsługuje IPv6 Neighbor Discovery, DHCPv6, Path MTU Discovery, IPv6-based Telnet, SSH i ACL, spełniając potrzeby zarządzania urządzeniami sieciowymi IPv6 i kontroli usług.

High Reliability

The key components of the CS-6306R such as management module, power system and the fan system support redundancy design. All system modules support hot-swap and seamless switching without manual intervention.

It supports In-service Software Upgrade (ISSU) and Graceful Restart (GR) for OSPF/BGP routing protocol, guaranteeing the user data non-stop forwarding when the system is upgrading. It supports Bidirectional Forwarding Detection (BFD) that realizes fault detection and service recovery in seconds through linking with Layer 2 or Layer 3 protocol.

Redundant Ring, Fast Recovery for Critical Network Applications

The CS-6306R supports redundancy protection mechanism and features strong, rapid self-recovery capability to prevent interruptions and external intrusions. It incorporates Layer 3 Virtual Router Redundancy Protocol (VRRP) protocol, Layer 2 Spanning Tree Protocol IEEE 802.1s MSTP (Multiple Spanning Tree Protocol) technology into customer’s network to enhance system reliability and uptime. In a certain simple Ring network, the recovery time could be less than 50ms to quickly bring the network back to normal operation.

Centralized Hardware Stacking Management

Several CS-6306R Chassis Ethernet Switches can be used to build a virtually logical facility. The CS-6306R gives the enterprises, service providers and telecoms flexible control over port density, uplinks and switch stack performance. The CS-6306R can connect as a ring for redundancy and ensures that data integrity is retained even if one switch in the stack fails. You can even hot-swap switches without disrupting the network, which greatly simplifies the tasks of upgrading the LAN for catering to increasing bandwidth demands.

Powerful Security from Layer 2 to Layer 4

The CS-6306R offers comprehensive Layer 2 to Layer 4 Access Control List (ACL) for enforcing security to the edge. It can be used to restrict network access by denying packets based on source and destination IP address, TCP/UDP ports or defined typical network applications. Its protection mechanism also comprises 802.1x port-based and MAC-based user and device authentication. With the private VLAN function, communication between edge ports can be prevented to ensure user privacy.

Advanced IP Network Protection

The CS-6306R also provides DHCP Snooping, IP Source Guard and Dynamic ARP Inspection functions to prevent from IP snooping attack and discard ARP packets with invalid MAC address. The network administrators can now construct highly-secure corporate networks with considerably less time and effort than before.

Enhanced Quality of Service

The CS-6306R Switch fully supports DiffServ module, so users can specify a queue bandwidth on each port.  WRR/SP/SWRR scheduling is also provided. The CS-6306R supports the port security to enable trusted CoS, DSCP, IP precedence and port priority. Users can modify packets’ DSCP and COS values so that the traffic can be classified by port, VLAN, DSCP, IP precedence and ACL table. User can also modify packets’ DSCP and IP precedence values to specify different bandwidths for voice, data and video to customize different qualities of service.

Wydajne i bezpieczne zarządzanie

W celu efektywnego zarządzania CS-6306R jest wyposażony w konsole, interfejsy sieciowe i interfejsy zarządzania SNMP.

• Dzięki wbudowanemu interfejsowi zarządzania opartemu na sieci Web, CS-6306R oferuje łatwe w użyciu, niezależne od platformy narzędzie do zarządzania i konfiguracji.
• W przypadku zarządzania tekstowego można uzyskać do niego dostęp za pośrednictwem programu Telnet i portu konsoli. Aby skrócić czas uczenia się produktu, CS-6306R oferuje polecenia podobne do Cisco przez Telnet lub port konsoli, a klient nie musi uczyć się nowych poleceń z tych przełączników
• W przypadku standardowego oprogramowania do monitorowania i zarządzania oferuje połączenie SNMPv3, które szyfruje zawartość pakietów w każdej sesji w celu bezpiecznego zdalnego zarządzania.

Ponadto CS-6306R oferuje bezpieczne zdalne zarządzanie poprzez obsługę połączenia SSHv2, TLSv1.0 i SSLv3, które szyfruje zawartość pakietu podczas każdej sesji.

Konstrukcja zasilacza ekstrakcyjnego w celu zwiększenia elastyczności

CS-6306R jest wyposażony w jeden zasilacz ekstrakcyjny 100 ~ 240V AC, dzięki czemu można łatwo wymienić zasilanie dla użytkowników. Poza tym CS-6306R rezerwuje kolejne dwa gniazda zasilania rezerwowego na przednim panelu, a użytkownicy mogą dodać drugie zasilanie AC lub DC do redundantnej instalacji zasilającej. Zasilanie AC lub DC jest opcjonalne. Redundantny system zasilania został specjalnie zaprojektowany, aby sprostać wymaganiom zaawansowanych technologicznie obiektów wymagających najwyższej integralności zasilania.
