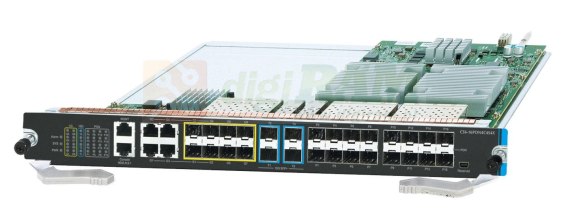

Planet CS6-16PON4C4S4X 16-Port GPON/EPON + 4-Port

Karta rozszerzeń GPON OLT o dużej gęstości do zastosowań w sieciach szkieletowych

PLANET CS6-16PON4C4S4X to wysokowydajna karta rozszerzeń GPON Optical Line Terminal (OLT) przeznaczona do użytku z przełącznikami obudowy CS-6303R i CS-6306R, które służą jako systemy przełączników routingu warstwy rdzenia. Wyposażony w 16 portów GPON, 4 gigabitowe porty combo TP/SFP, 4 gigabitowe porty SFP, 4 porty 10G SFP+ i jeden port zarządzania, ten moduł rozszerzeń zapewnia wyjątkową skalowalność i elastyczne opcje konfiguracji. Zaprojektowany z myślą o sieciach korporacyjnych, infrastrukturach kampusowych, inteligentnych społecznościach, dostawcach usług internetowych i sieciach danych na dużą skalę, spełnia wymagania dotyczące dostępu o dużej gęstości, wysokiej niezawodności i zaawansowanego zarządzania ruchem. Niezależnie od tego, czy CS6-16PON4C4S4X jest wdrażany w celu masowego dostępu użytkowników, czy złożonej kontroli ruchu, oferuje wydajność, elastyczność i niezawodność potrzebne w nowoczesnych środowiskach sieciowych o znaczeniu krytycznym.

Moduł PLANET CS6-16PON4C4S4X GPON OLT jest zgodny z ITU-T G.984/G.988 i spełnia wymagania techniczne dla OLT GPON w dostępie do sieci. Jest łatwy w instalacji i utrzymaniu wdrożenia GPON z maksymalnie 1024 urządzeniami ONU i HGU, zapewniając wysoce efektywne rozwiązania GPON i wygodne zarządzanie światłowodowymi sieciami szerokopasmowymi. Oferuje wysoką przepustowość do 2,5 Gb/s pobierania i 1,25 Gb/s wysyłania danych, duży zasięg do 20 km między węzłami sprzętowymi oraz elastyczność wdrażania sieci. Jest to ekonomiczna technologia dostępowa, która zapewnia niezawodną i skalowalną sieć dla aplikacji typu triple-play, takich jak HDTV, IPTV, Voice-over-IP (VoIP) i multimedia.

Seria CS-6300 to system przełączników obudowy o dużej gęstości, wyposażony w 3 lub 6 modułowych gniazd i nadmiarowe zasilacze. Oferując różnorodne moduły zarządzania i przełączania, które można łączyć, zapewnia wyjątkową elastyczność wdrażania konfiguracji sieciowych. Na przykład CS-6303R może obsługiwać do trzech modułów GPON CS6-16PON4C4S4X, podczas gdy CS-6306R może pomieścić do sześciu modułów GPON CS6-16PON4C4S4X. Po pełnym wyposażeniu maksymalna liczba funkcjonalnych portów jest następująca:

 Carrier-Grade Reliability and Flexibility

The CS-6300 Series is positioned as a core-layer GPON chassis switch. When paired with the CS6-16PON4C4S4X GPON module, it offers advanced intelligence and security features, along with high performance and flexibility. Key components of the CS-6300 Series include the management module, GPON OLT module, power system, fan system, and a redundant power design. All system modules support hot-swapping and seamless failover without manual intervention, making it ideal for large-scale networks and IP metropolitan area networks.

High Split Ratio for a Cost-effective Network Solution

The CS6-16PON4C4S4X GPON module is an ideal solution for FTTx applications. It helps to minimize the investment cost for carriers by offering a high split ratio of 1:128 per port and supporting the usage of PLANET ONUs. The CS6-16PON4C4S4X GPON module provides strong functionalities for Ethernet features such as VLAN, Dynamic Bandwidth Allocation (DBA), Service Level Agreement (SLA) and Access Control List. GPON protocol allows a Gigabit Ethernet communications fiber to be shared by multiple end users using a passive optical splitter.

Flexible and Extendable 10Gb Ethernet Solution

Every CS6-16PON4C4S4X GPON module has four 10G SFP+ uplink ports to deliver ultra-high-speed networking over long distances to service providers. Each of the 10G SFP+ slots supports dual speed and 10GBASE-SR/LR or 1000BASE-SX/LX. With its 4 ports, 10G Ethernet link capability and additional 4-port 1G Ethernet link capability, the administrator now can flexibly choose the suitable SFP/SFP+ transceiver according to the transmission distance or the transmission speed required to extend the network efficiently. The CS6-16PON4C4S4X provides broad bandwidth and powerful processing capacity for FTTx applications for distribution data link.

Layer 3 Routing Support

Moduł CS6-16PON4C4S4X GPON OLT umożliwia administratorowi wygodne zwiększenie wydajności sieci poprzez ręczną konfigurację routingu statycznego warstwy 3, ustawień RIP (Routing Information Protocol) lub OSPF (Open Shortest Path First).

• Protokół RIP może wykorzystać liczbę przeskoków jako metrykę routingu i zapobiec pętlom routingu, implementując limit liczby przeskoków dozwolonych w ścieżce od źródła do miejsca docelowego.
• OSPF to wewnętrzny protokół routingu dynamicznego dla systemu autonomicznego opartego na stanie łącza. Protokół tworzy bazę danych stanu łącza przez wymianę stanów łącza między przełącznikami warstwy 3, a następnie używa algorytmu Najkrótsza Ścieżka Pierwsza do wygenerowania tabeli tras na podstawie tej bazy danych.

Solidne funkcje warstwy 2

Moduł CS6-16PON4C4S4X GPON OLT można zaprogramować do podstawowych funkcji zarządzania przełącznikiem, takich jak konfiguracja prędkości portów, agregacja portów, VLAN, protokół drzewa rozpinającego, WRR, kontrola przepustowości i podsłuchiwanie IGMP. Obsługuje również protokoły VLAN oznaczone tagiem 802.1Q, Q-in-Q i GVRP. Ponadto liczba interfejsów VLAN wynosi 4K. Obsługując agregację portów, OLT umożliwia działanie szybkiego łącza magistralowego w połączeniu z wieloma portami. Umożliwia do 32 grup trunkingu z maksymalnie 8 portami dla każdej grupy.

Efektywne i bezpieczne zarządzanie

W celu efektywnego zarządzania moduł CS6-16PON4C4S4X GPON OLT został wyposażony w konsolę, interfejsy zarządzania Web i SNMP.

• Dzięki wbudowanemu interfejsowi zarządzania opartemu na przeglądarce internetowej, przełącznik obudowy oferuje łatwą w użyciu, niezależną od platformy funkcję zarządzania i konfiguracji.
• W przypadku zarządzania tekstowego można uzyskać do niego dostęp za pośrednictwem protokołu Telnet i portu konsoli.
• W przypadku standardowego oprogramowania do monitorowania i zarządzania oferuje połączenie SNMPv3, które szyfruje zawartość pakietu podczas każdej sesji w celu bezpiecznego zdalnego zarządzania.

Co więcej, przełączniki obudowy oferują bezpieczne zdalne zarządzanie, obsługując połączenia SSHv2, TLSv1.0 i SSLv3, które szyfrują zawartość pakietów podczas każdej sesji.

Konstrukcja zasilacza ekstrakcyjnego zapewniająca większą elastyczność

Seria CS-6300 jest wyposażona w wyjmowany zasilacz 100–240 V AC, co ułatwia użytkownikom wymianę modułu zasilania. Dodatkowo przełącznik obudowy rezerwuje dwa dodatkowe gniazda zasilania awaryjnego na panelu przednim, umożliwiając użytkownikom zainstalowanie drugiego zasilacza AC lub DC w celu zapewnienia redundancji. Opcje zasilania AC i DC są wymienne. Nadmiarowy system zasilania został specjalnie zaprojektowany, aby sprostać wymaganiom zaawansowanych technologicznie obiektów wymagających maksymalnej integralności zasilania.
