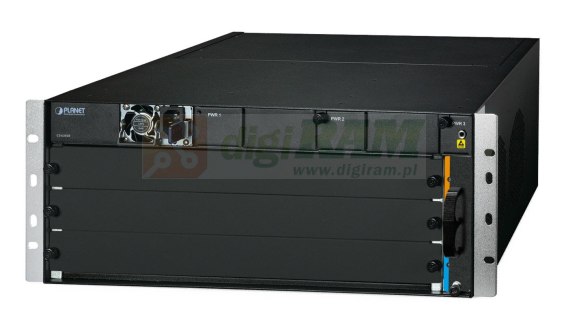

Planet CS-6303R 3-Slot Layer 3 IPv6/IPv4

Przełącznik obudowy routingu warstwy rdzeniowej PLANET CS-6303R jest specjalnie zaprojektowany do dużych zastosowań sieciowych, takich jak przedsiębiorstwa, kampusy, społeczności, dostawcy usług internetowych i sieci centrów danych, w których wymagana jest elastyczna konfiguracja, duża pojemność, wysoka gęstość, wysoka niezawodność i zaawansowane zarządzanie ruchem.

CS-6303R to przełącznik obudowy o dużej gęstości, zbudowany z trzema gniazdami modułów i redundantnym zasilaczem. Zapewnia dużą elastyczność portów do wdrażania w sieci, oferując różne moduły zarządzania i przełączników, które można łączyć. Na przykład jeden moduł zarządzania może współpracować z dwoma modułami przełączników lub dwa moduły zarządzania mogą współpracować ze sobą w celu wykonania kopii zapasowej systemu. Dostępne moduły dla przełącznika chassis CS-6303R są wymienione poniżej:

Umieszczony jako przełącznik warstwy rdzeniowej, CS-6303R idealnie nadaje się do dużych sieci i sieci metropolitalnych IP, zapewniając zaawansowane inteligentne i bezpieczne funkcje oraz zapewniając wysoką wydajność i elastyczność.

Skalowalna wydajność 10-gigabitowa i 40-gigabitowa

Przełącznik obudowy CS-6303R zapewnia łączność Gigabit, 10-Gigabit i 40-Gigabit Ethernet w wysoce elastycznej i odpornej platformie modułowej. Dzięki dużej zdolności przełączania obsługuje przekazywanie L2/L3 z prędkością przewodową i wysoką wydajność routingu dla protokołów IPv4 i IPv6. Skalowalna i elastyczna architektura modułowa obsługuje przekazywanie z prędkością do 1,47 Tb/s w jednym systemie. Idealnie nadają się do warstwy podstawowej kampusów, sieci korporacyjnych oraz warstwy agregacji sieci metropolitalnych IP i sieci rozległych.

Bogate wielowarstwowe protokoły sieciowe

CS-6303R jest wyposażony w kompletną funkcję zarządzania warstwą 3 z kompleksowymi protokołami i aplikacjami, które ułatwiają szybkie wdrażanie usług i zarządzanie nimi zarówno dla tradycyjnych sieci L2, jak i L3. Obsługuje zaawansowane protokoły routingu, w tym RIP, RIPng, OSPFv2 i OSPFv3.

Silna multiemisja

CS-6303R obsługuje liczne funkcje multicast. W warstwie 2 obsługuje podsłuchiwanie IPv4 IGMPv1/v2/v3 i podsłuchiwanie IPv6 MLD v1/v2. Dzięki Multicast VLAN Register (MVR) można uzyskać funkcje kontroli odbiornika/nadawcy multicast i wykrywania nielegalnego źródła multicast. W warstwie 3 obsługuje PIM-DM, PIM-SM i PIM-SSM, dzięki czemu doskonale nadaje się do każdej solidnej sieci.

Pełna obsługa protokołu IPv6

CS-6303R obsługuje technologie IPv4-do-IPv6, w tym tunel ręczny/automatyczny IPv4, tunel IPv6-to-IPv4 oraz tunel ISATAP (Intra-Site Automatic Tunnel Addressing Protocol). Kompleksowo obsługuje IPv6 Neighbor Discovery, DHCPv6, Path MTU Discovery, Telnet, SSH i ACL oparte na IPv6, spełniając potrzeby zarządzania urządzeniami sieciowymi IPv6 i kontroli usług.

Wysoka niezawodność

Kluczowymi komponentami CS-6303R są moduł zarządzający, system zasilania, system wentylatorów i redundantny projekt zasilania. Wszystkie moduły systemu obsługują wymianę podczas pracy i bezproblemowe przełączanie bez ręcznej interwencji.

CS-6303R obsługuje In-Service Software Upgrade (ISSU) i Graceful Restart (GR) dla protokołów routingu OSPF i BGP, zapewniając nieprzerwane przekazywanie danych użytkownika podczas aktualizacji systemu. Obsługuje również dwukierunkowe wykrywanie przekazywania (BFD), umożliwiając wykrywanie usterek i odzyskiwanie usług w ciągu kilku sekund dzięki integracji z protokołem warstwy 2 lub warstwy 3.

Redundant Ring, Fast Recovery for Critical Network Applications

The CS-6303R supports a redundancy protection mechanism and feature strong, rapid self-recovery capability to prevent interruptions and external intrusions. It incorporates Layer 3 Virtual Router Redundancy Protocol (VRRP) protocol and Layer 2 Spanning Tree Protocol IEEE 802.1s MSTP (Multiple Spanning Tree Protocol) technology into customer’s network to enhance system reliability and uptime. In a simple ring network, the recovery time could be less than 50ms to quickly bring the network back to normal operation.

Centralized Hardware Stacking Management

The CS-6303R can be used to build a virtually logical facility, providing enterprises, service providers, and telecoms with flexible control over port density, uplinks, and switch stack performance. The chassis switch can be connected in a ring for redundancy, ensuring data integrity even if one switch in the stack fails. You can even hot-swap switches without disrupting the network, greatly simplifying the process of upgrading the LAN to meet increasing bandwidth demands.

Powerful Security from Layer 2 to Layer 4

The CS-6303R offers comprehensive Layer 2 to Layer 4 Access Control List (ACL) for enforcing security to the edge. It can be used to restrict network access by denying packets based on source and destination IP address, TCP/UDP ports or defined typical network applications. Their protection mechanism also comprises 802.1x port-based and MAC-based user and device authentication. The private VLAN function prevents communication between edge ports, ensuring user privacy.

Advanced IP Network Protection

The CS-6303R also provides DHCP Snooping, IP Source Guard, and Dynamic ARP Inspection functions to prevent IP snooping attacks and discard ARP packets with invalid MAC addresses. Network administrators can now construct highly-secure corporate networks with considerably less time and effort than before.

Enhanced Quality of Service

CS-6303R w pełni obsługuje moduł DiffServ, umożliwiając użytkownikom określenie przepustowości kolejki na każdym porcie. Dostępne jest również planowanie WRR, SP i SWRR. Przełącznik obudowy obsługuje zabezpieczenia portów, aby umożliwić zaufane CoS, DSCP, pierwszeństwo IP i priorytet portów. Użytkownicy mogą modyfikować wartości DSCP i CoS pakietów, aby ruch mógł być klasyfikowany według portu, sieci VLAN, DSCP, pierwszeństwa adresów IP i tabeli ACL. Użytkownicy mogą również modyfikować wartości pierwszeństwa DSCP i IP pakietów, aby przydzielać różne przepustowości dla głosu, danych i wideo, dostosowując różne poziomy jakości usług.

Efektywne i bezpieczne zarządzanie

Aby zapewnić efektywne zarządzanie, CS-6303R został wyposażony w konsolę, interfejsy zarządzania Web i SNMP.

• Dzięki wbudowanemu interfejsowi zarządzania opartemu na przeglądarce internetowej, przełącznik obudowy oferuje łatwą w użyciu, niezależną od platformy funkcję zarządzania i konfiguracji.
• W przypadku zarządzania tekstowego można uzyskać do niego dostęp za pośrednictwem protokołu Telnet i portu konsoli. Aby skrócić czas uczenia się produktu, przełącznik obudowy oferuje polecenia podobne do Cisco za pośrednictwem portu Telnet lub konsoli, a klient nie musi uczyć się nowych poleceń z tych przełączników.
• W przypadku standardowego oprogramowania do monitorowania i zarządzania oferuje połączenie SNMPv3, które szyfruje zawartość pakietu podczas każdej sesji w celu bezpiecznego zdalnego zarządzania.

Co więcej, przełącznik obudowy oferuje bezpieczne zdalne zarządzanie, obsługując połączenia SSHv2, TLSv1.2 i SSLv3, które szyfrują zawartość pakietu podczas każdej sesji.

Konstrukcja zasilacza ekstrakcyjnego zapewniająca większą elastyczność

CS-6303R jest wyposażony w wyjmowany zasilacz 100–240 V AC, co ułatwia użytkownikom wymianę modułu zasilania. Dodatkowo przełącznik obudowy rezerwuje dwa dodatkowe gniazda zasilania awaryjnego na panelu przednim, umożliwiając użytkownikom zainstalowanie drugiego zasilacza AC lub DC w celu zapewnienia redundancji. Opcje zasilania AC i DC są wymienne. Nadmiarowy system zasilania został specjalnie zaprojektowany, aby sprostać wymaganiom zaawansowanych technologicznie obiektów wymagających maksymalnej integralności zasilania.

Skalowalny, wysokowydajny GPON dla aplikacji FTTx

Moduł PLANET CS6-16PON4C4S4X GPON Optical Line Terminal (OLT) składa się z 16 portów GPON, czterech gigabitowych portów combo TP/SFP, czterech gigabitowych portów SFP, czterech portów 10G SFP+ i jednego portu zarządzania. Jest zgodny z ITU-T G.984/G.988 i spełnia wymagania techniczne dla OLT GPON w dostępie do sieci. Jest łatwy w instalacji i utrzymaniu wdrożenia GPON z maksymalnie 1024 urządzeniami ONU i HGU, zapewniając wysoce efektywne rozwiązania GPON i wygodne zarządzanie światłowodowymi sieciami szerokopasmowymi. Oferuje wysoką przepustowość do 2,5 Gb/s pobierania i 1,25 Gb/s wysyłania danych, duży zasięg do 20 km między węzłami sprzętowymi oraz elastyczność wdrażania sieci. Jest to ekonomiczna technologia dostępowa, która zapewnia niezawodną i skalowalną sieć dla aplikacji typu triple-play, takich jak HDTV, IPTV, Voice-over-IP (VoIP) i multimedia.
